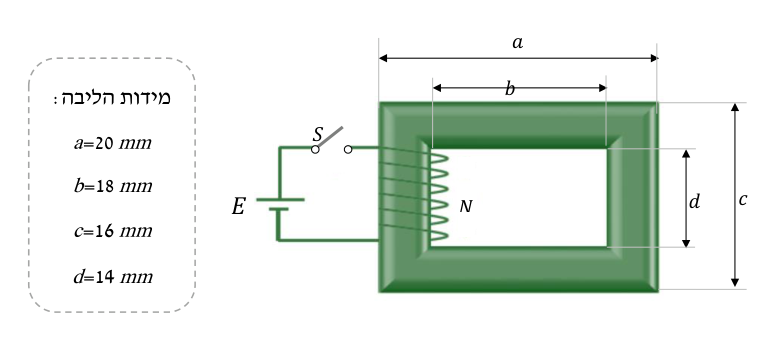

באיור לשאלה 8 מוצגת ליבת ברזל בעלת חדירות מגנטית יחסית של 1,250, שטח החתך של הליבה אחיד $A = 5\ cm^2$. על הליבה מלופף סליל בעל $N = 250$ כריכות.

הסליל מחובר למקור מתח ישר דרך המפסק $S$ . המסלול המגנטי בכל הליבה $l$ הוא מחצית סכום ההיקף הפנימי וההיקף החיצוני של הליבה.

מידות הליבה: $a = 20 mm$ , $b = 18 mm$ , $c = 16 mm$ , $d = 14 mm$ .

ברגע $t = 0 [s]$ סוגרים את המפסק $S$ וממתינים עד שכל תופעות המעבר תחלופנה.
(א)מהו המיאון המגנטי (Reluctance) $R_m$ של הליבה?
(ב)לאחר התייצבות המעגל עובר זרם בסליל של $3\ A$. מהו השטף המגנטי (Magnetic flux) $\Phi$ בליבת הברזל ומהו כיוונו?
(ג)מהי עוצמת השדה המגנטי (Magnetic field) $H$ בליבת הברזל?
(ד)מהי ההשראות העצמית של הסליל $L$?
