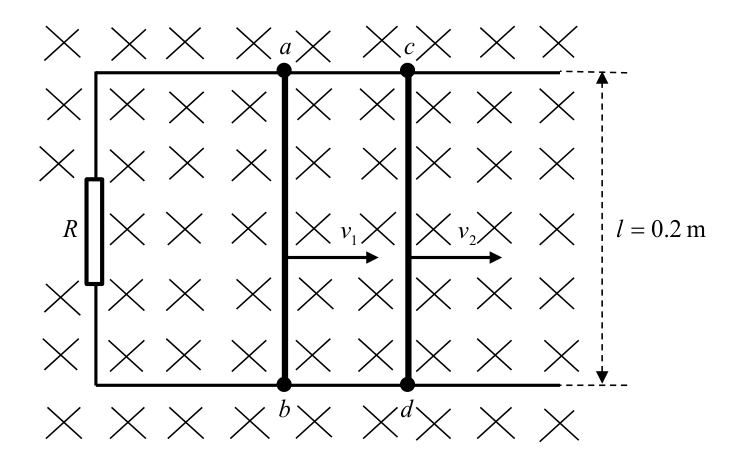

באיור לשאלה 10 מוצג שדה מגנטי אחיד שעוצמתו $B = 0.6\ T$, מאונך למישור הדף וכיוונו פנימה.

במישור הדף ממוקמת מסילה אופקית מוליכה חסרת התנגדות שבסופה מחובר נגד שהתנגדותו $R=0.4\Omega$.

שני מוטות מוליכים זהים שאורכם $l_{ab}=l_{cd}=0.2m$ והתנגדותם $R_{ab}=R_{cd}=0.5\Omega$ נוגעים במסילה ונעים ימינה במהירות קבועה. המוט $ab$ נע במהירות $v_1=0.5\frac{m}{s}$ והמוט $cd$ נע במהירות $v_2=0.8\frac{m}{s}$.

הערה: הניחו כיוון זרם מוסכם (תנועת מטענים חיוביים).
