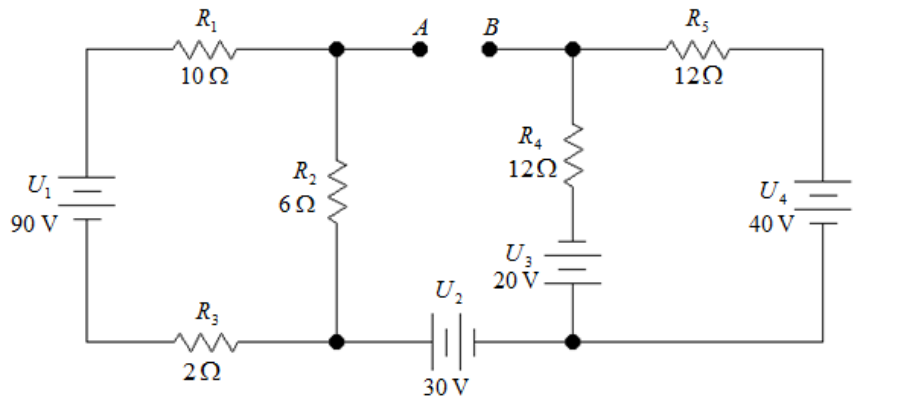

באיור לשאלה 2 מוצגת רשת חשמלית:
(א)חשבו את ערכי המעגל השקול בין ההדקים $A-B$ לפי משפט תבנין (Thevenin). סרטטו את המעגל השקול וציינו בו את ערכי הרכיבים.
(ב)חשבו את ערכי המעגל השקול בין ההדקים $A-B$ לפי משפט נורטון (Norton). סרטטו את המעגל השקול וציינו בו את ערכי הרכיבים.
(ג)מה צריך להיות ערכו של נגד עומס שיחובר בין ההדקים $A-B$ על מנת שיצרוך הספק מרבי מהרשת? חשבו את ההספק המרבי המתפתח בעומס.
(ד)מחברים בין ההדקים $A-B$ אמפרמטר <u>לא</u> אידיאלי שהתנגדותו $R_A$. הוריית מד הזרם $4A$. מהי התנגדותו של האמפרמטר $R_A$?
(ה)מחברים בין ההדקים $A-B$ מצבר שנתוניו: $E = 10\,V$ , $r = 2\,\Omega$ כאשר ההדק החיובי של המצבר מחובר להדק $A$ של הרשת. חשבו את הזרם במצבר. האם המצבר נמצא במצב טעינה או במצב פריקה?
