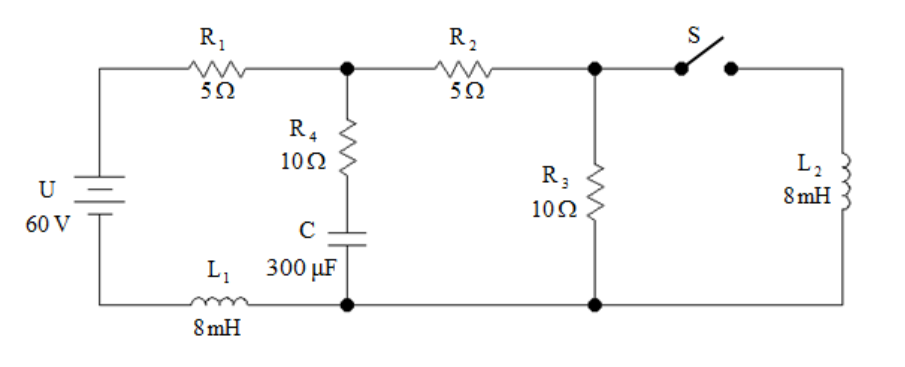

באיור לשאלה 6 מוצג מעגל חשמלי.
(א)המתג $S$ פתוח (מצב מופסק, off) וכל תופעות המעבר חלפו. בסליל $L_2$ לא אגורה אנרגיה.
כמה אנרגיה אגורה בסליל $L_1$ ?
כמה אנרגיה אגורה בסליל $L_1$ ?
(ב)כמה אנרגיה אגורה בקבל?
(ג)כמה אנרגיה חשמלית ($KWh$) צורך המעגל במשך עשר שעות?
(א)סוגרים את המתג $S$, מעבירים אותו למצב מחובר on:
כמה אנרגיה אגורה בקבל ובכל אחד מהסלילים במצב המתמיד (בחלוף כל תופעות המעבר)?
כמה אנרגיה אגורה בקבל ובכל אחד מהסלילים במצב המתמיד (בחלוף כל תופעות המעבר)?
(ב)מחליפים את הנגד $R_1$ בקבל $C_x$ וממתינים עד אשר כל תופעות המעבר תחלופנה.
מהו המתח על הקבל $C_x$ ? נדרש להציג מעגל תמורה במצב המתמיד ולהציג את הפתרון.
מהו המתח על הקבל $C_x$ ? נדרש להציג מעגל תמורה במצב המתמיד ולהציג את הפתרון.
