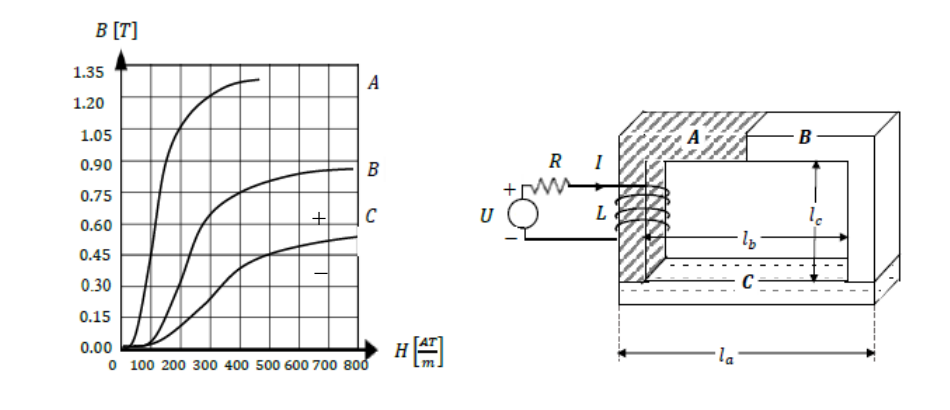

באיור א' לשאלה 7 מוצגת ליבה מגנטית עשויה משלושה סוגים שונים של ברזל בעלי חלחלויות יחסיות שונות. על הליבה מלופף סליל $L$ בעל 800 כריכות. באיור ב' לשאלה 7 מוצגים שלושה עקומי המגנוט של שלושת סוגי הברזל מהם עשויה הליבה המגנטית. שני חלקי הליבה העליונים, $A$ ו- $B$, זהים בצורתם ובגודלם.

נתון: אורך הליבה החיצוני $l_{a} = 22 c m$ . אורך הליבה הפנימי $l_{b} = 18 c m$ .

רוחב הליבה הפנימי $l_{c} = 10 c m$ .

שטח חתך הליבה הוא ריבועי ואחיד בכל צלעותיה $A = x \cdot x [c m^{2}]$ .

עוצמת השדה המגנטי של חלק הליבה המסומן ב- $A$ היא $H_{A} = 300 [\frac{A T}{m}]$ .

וזו של חלק $B$ היא $H_{B} = 400 [\frac{A T}{m}]$ , וכן, $H_{C} = 500 [\frac{A T}{m}]$ .
(א)מהן החלחלויות היחסיות $\mu_{rA},\ \mu_{rB},\ \mu_{rC}$ של כל אחת מסוגי הברזל $A, B, C$ מהם עשויה הליבה?
(ב)מהם המיאונים המגנטיים $R_{mA},\ R_{mB},\ R_{mC}$ של חלקי הליבה $A, B, C$? מהו המאון השקיל?
(ג)מהו הזרם $I$ בסליל?
