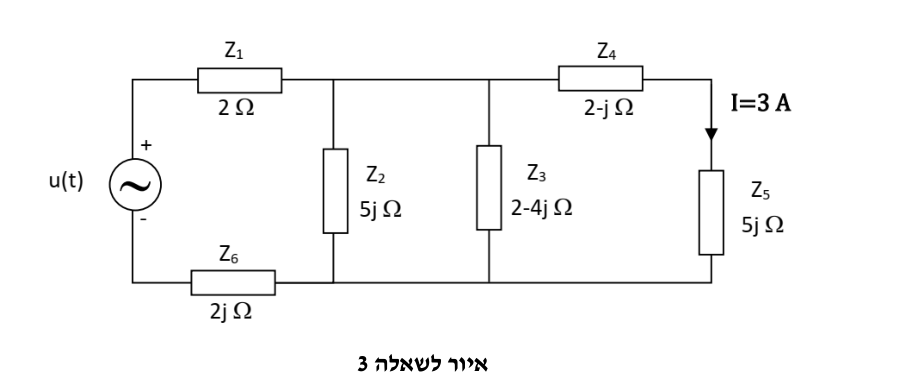

באיור לשאלה 3 מוצג מעגל זרם חילופין. תדר המקור הוא $60\ Hz$.
ידוע שדרך העכבה זורם זרם בשיעור (ערך יעיל).
(א)חשבו את העכבה השקילה של המעגל. מהו גורם ההספק של המעגל ומהו אופיו?
(ב)חשבו את הגודל וזווית המופע של מתח המקור $U$.
הניחו שזווית המופע של הזרם $I$ הזורם דרך העכבה $Z_5$ היא אפס מעלות.
הניחו שזווית המופע של הזרם $I$ הזורם דרך העכבה $Z_5$ היא אפס מעלות.
(ג)רשמו ביטוי מתמטי של מתח המקור בתלות בזמן, $u(t)$.
(ד)חשבו את ההספקים - הפעיל, ההיגבי והנדמה - המתפתחים במקור המתח.
סרטטו את משולש ההספקים עבור מקור המתח.
סרטטו את משולש ההספקים עבור מקור המתח.
(ה)מאילו 2 רכיבים טוריים ($R$ ו-$L$ או $R$ ו-$C$) בנויה העכבה $Z_4$? חשבו את ערכם.
