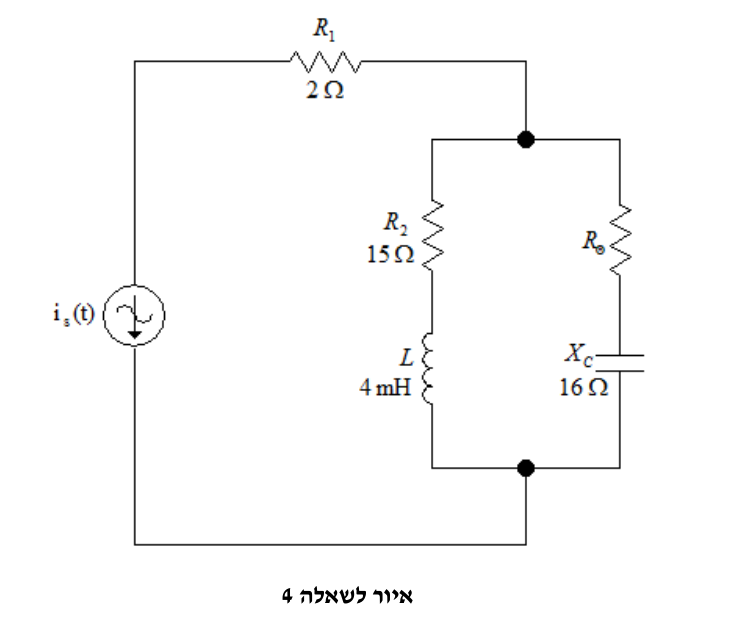

באיור לשאלה 4 מוצג מעגל חשמלי הפועל בזרם חילופין.

הביטוי לזרם המקור כתלות בזמן: $i_s(t)=5\cdot \sqrt{2}\cdot \sin (2500t)[A]$.

במעגל מחובר נגד $R_{\Theta }$ שהתנגדותו משתנה לפי הטמפרטורה.

מקדם הטמפרטורה של הנגד הוא $\alpha =0.01\frac{1}{°C}$.

בטמפרטורה של $\Theta =20°C$ התנגדות הנגד $R_{\Theta }=8\Omega$.
