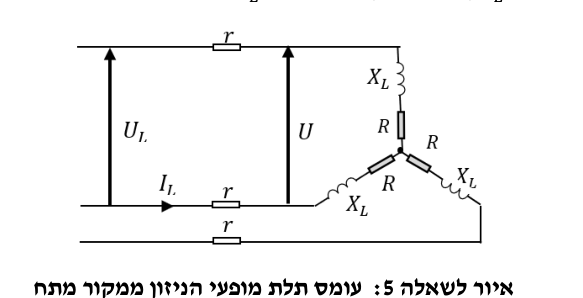

באיור לשאלה 5 מוצג צרכן תלת-מופעי המחובר בצורת כוכב והניזון מרשת תלת מופעית בצורת כוכב, התנגדות כל מוליך $r$.
נתון: , , , .
(א)מהו גודל העכבה השקולה בכל מופע של העומס?
(ב)מהו הגודל של המתח המופעי בעומס $U_{PH}$?
(ג)מהו הגודל של הזרם הקווי $I_L$?
(ד)מהו הגודל של המתח השלוב $U$ על הדקי הצרכן?
