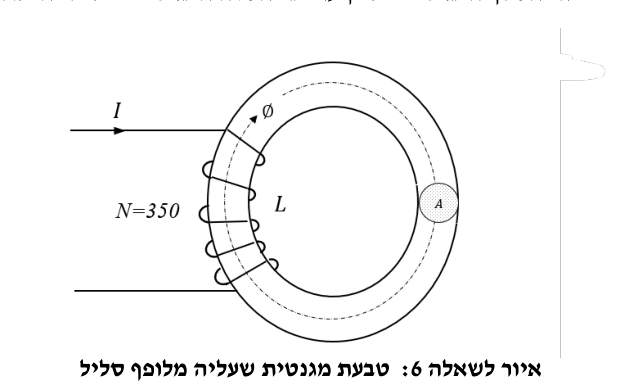

באיור לשאלה 6 מוצגת ליבה מגנטית עשויה פלדה בצורת טבעת. על הליבה מלופף סליל בעל 350 ליפופים.
נתון: אורך המסלול המגנטי של הטבעת הוא: $l = 16 c m$ . שטח חתך של הטבעת הוא: $A = 20 c m^{2}$ .

הנוסחה המקשרת בין צפיפות השטף המגנטי $B$ לבין עוצמת השדה המגנטי $H$ בליבת הפלדה הנתונה היא: $H = 208 \cdot e^{- B}$ .

(א)מהו הזרם $I$ הדרוש כדי לפתח שטף מגנטי $\varnothing = 4\cdot 10^{-4}\ Wb$?
(ב)מהי החדירות המגנטית (Magnetic permeability) $\mu$ של הליבה?
(ג)מהי החדירות המגנטית היחסית (Relatively Magnetic permeability) $\mu_r$ של הליבה?
