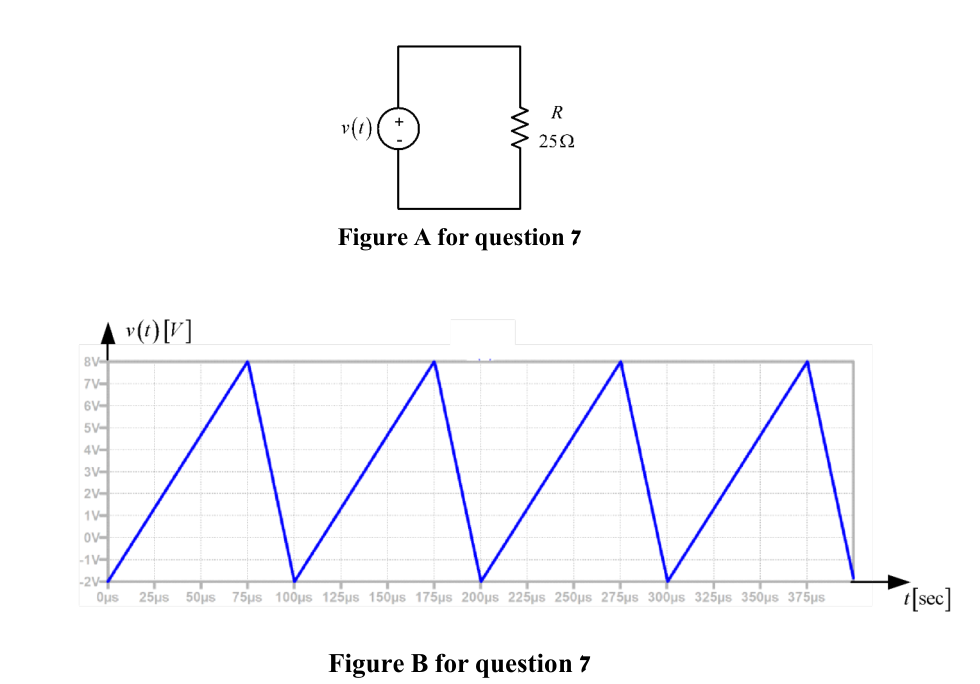

In figure A for question 7, an electric circuit is shown, and in figure B, the voltage signal $v(t)$ is presented.
Note: The units of the number values in the timeline are in .
(א)Calculate the frequency of the periodic signal $v(t)$.
(ב)Calculate the average value of the voltage signal $v(t)$.
(ג)Calculate the effective value of the voltage signal $v(t)$.
(ד)Calculate the value of the average power dissipated in the load.
