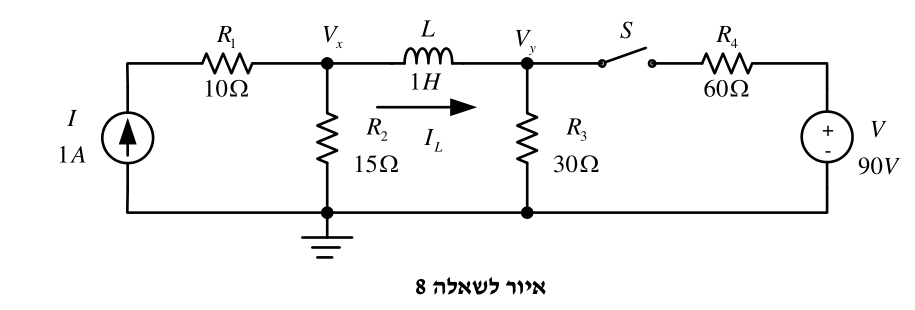

באיור לשאלה 8 מוצג מעגל חשמלי:
המפסק פתוח זמן רב וכל תופעות המעבר חלפו.
(א)חשבו את:
1. הזרם הזורם דרך הסליל במצב המתמיד.
2. המתח $V_x$ ביחס לאדמה במצב המתמיד.
3. האנרגיה האגורה בסליל במצב המתמיד.
1. הזרם הזורם דרך הסליל במצב המתמיד.
2. המתח $V_x$ ביחס לאדמה במצב המתמיד.
3. האנרגיה האגורה בסליל במצב המתמיד.
(ב)בתום תופעות המעבר המפסק $S$ נסגר. חשבו את:
1. המתחים $V_x$ ו-$V_y$ ביחס לאדמה מיד לאחר סגירת המפסק.
2. המתחים $V_x$ ו-$V_y$ ביחס לאדמה במצב המתמיד.
3. הזרם שזורם דרך הסליל במצב המתמיד.
1. המתחים $V_x$ ו-$V_y$ ביחס לאדמה מיד לאחר סגירת המפסק.
2. המתחים $V_x$ ו-$V_y$ ביחס לאדמה במצב המתמיד.
3. הזרם שזורם דרך הסליל במצב המתמיד.
