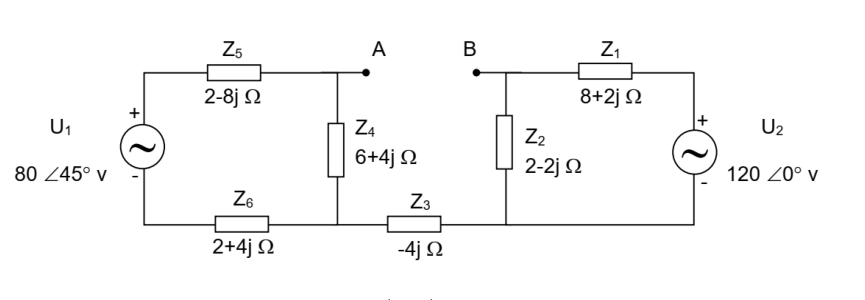

באיור לשאלה 9 מוצג מעגל חשמלי:
(א)הציגו מעגל תמורה על פי תבנין וחשבו את ערכיו עבור עכבת עומס המחוברת בין ההדקים $A$-$B$.
(ב)איזו עכבת עומס יש לחבר בין ההדקים $A$-$B$ כדי שתצרוך הספק ממשי מרבי?
(ג)עבור ערך עכבת העומס שחושב בסעיף קודם: חשבו את ההספקים - הפעיל, ההיגבי והנדמה - שצורכת עכבת העומס. סרטטו את משולש ההספקים.
(ד)איזה עומס אוהמי טהור (התנגדותי) יש לחבר בין ההדקים $A$-$B$ כדי שיצרוך הספק ממשי מרבי?
