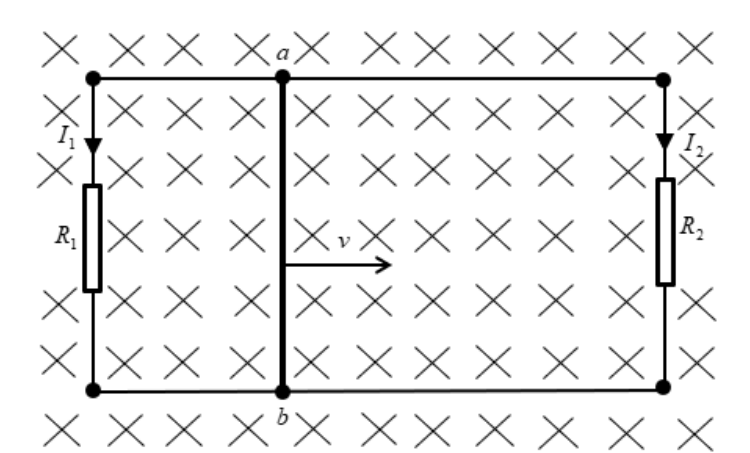

באיור לשאלה 10 מוצג שדה מגנטי אחיד שעוצמתו $0.6\,T$, מאונך למישור הדף וכיוונו פנימה.
מוט מוליך אידיאלי שאורכו $l_{ab} = 0.2 m$ מאונך לשדה המגנטי, נוגע במסילה אופקית מוליכה חסרת התנגדות.

המוט נע במקביל למישור הדף במהירות קבועה $v$ .

בקצה האחד של המסילה מחובר נגד שהתנגדותו $R_{1} = 0.5 Ω$ ובקצה השני מחובר נגד שהתנגדותו $R_{2} = 1 Ω$ .

בנגד $R_{2}$ זורם זרם שערכו $I_{2} = 10 m A$ וכיוונו מוצג באיור.

הערה: הניחו כיוון זרם מוסכם (תנועת מטענים חיוביים).

(א)מהו ערך הכא"מ המושרה במוט?
(ב)מהי מהירות המוט, $v$?
(ג)מה כיוון תנועת המוט במסילה, ימינה או שמאלה (לכיוון $R_2$ או לכיוון $R_1$)?

תשובה ללא נימוק לא תתקבל.
(ד)כמה עבודה מושקעת בהנעת המוט במשך חמש שניות?
