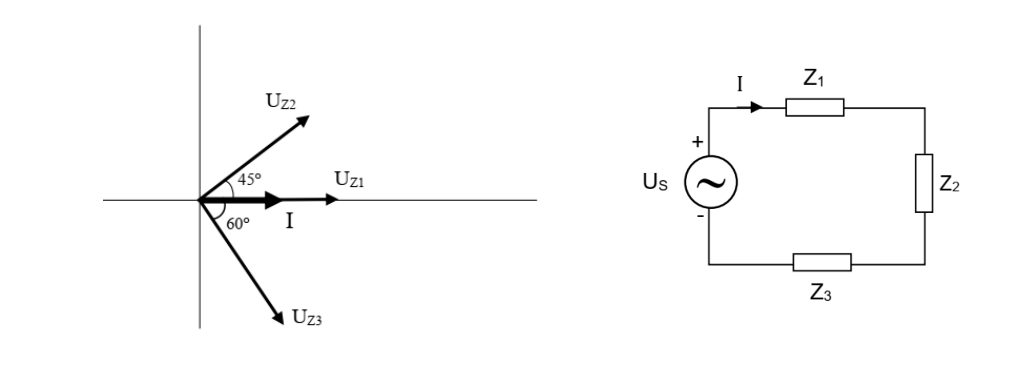

באיור א' לשאלה 3 מוצג מעגל חשמלי טורי הפועל בזרם חילופין. באיור ב' לשאלה 3 מוצג תרשים מחוגים (דיאגרמת פאזורים) של המתחים במעגל ביחס לזרם הזורם במעגל.
(א)על סמך דיאגרמת המחוגים שבאיור ב' בלבד, מהו האופי של כל אחת מהעכבות $Z_1$, $Z_2$, $Z_3$? יש לנמק בצורה מפורטת.
(ב)נתון שגודל המתחים והזרם שבדיאגרמה הם:
$U_{Z1} = 10\,V$ , $U_{Z2} = 12\,V$ , $U_{Z3} = 18\,V$ , $I = 2\,A$
חשבו את הערך של כל עכבה, הציגו אותה בצורה קרטזית (כמספר מרוכב $a \pm jb$) וציינו מהו אופי המעגל.
$U_{Z1} = 10\,V$ , $U_{Z2} = 12\,V$ , $U_{Z3} = 18\,V$ , $I = 2\,A$
חשבו את הערך של כל עכבה, הציגו אותה בצורה קרטזית (כמספר מרוכב $a \pm jb$) וציינו מהו אופי המעגל.
(ג)חשבו את מתח המקור ואת ההספק הפעיל שהוא מספק למעגל.
(ד)איזה רכיב יש לחבר בטור למעגל כדי שאופי המעגל יהיה אוהמי טהור? חשבו את ערך הרכיב (התנגדות, השראות או קיבול). נתון שתדר המעגל הוא $500\,Hz$.
