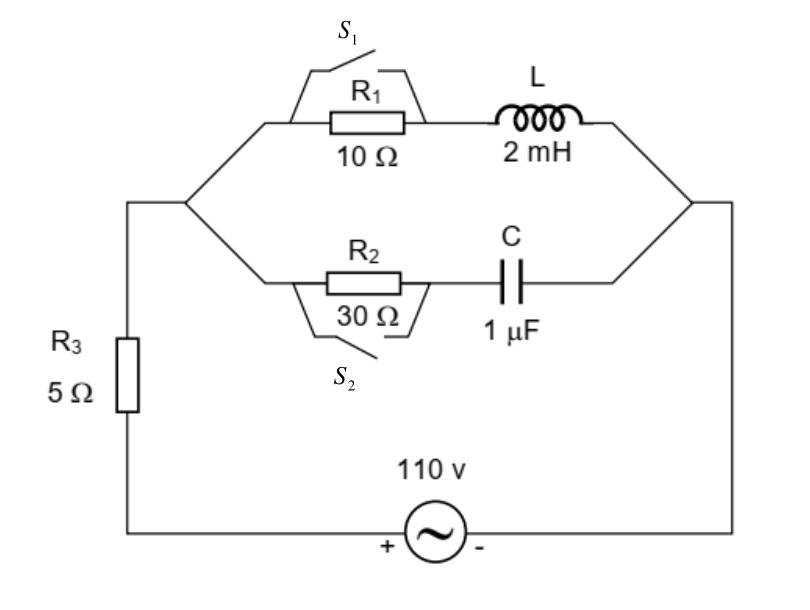

באיור לשאלה 4 מוצג מעגל חשמלי הפועל בזרם חילופין. במעגל מחוברים שני מפסקים $S_1$ ו-$S_2$.
(א)שני המפסקים $S_1$ ו-$S_2$ סגורים (on) והנגדים מקוצרים.
באיזה תדר יזרום במקור זרם מזערי?
באיזה תדר יזרום במקור זרם מזערי?
(ב)שני המפסקים $S_1$ ו-$S_2$ סגורים (on) והנגדים מקוצרים.
חשבו את הזרם המזערי במקור ואת המתח השורר על הקבל.
חשבו את הזרם המזערי במקור ואת המתח השורר על הקבל.
(ג)שני המפסקים $S_1$ ו-$S_2$ פתוחים (off).
מהו התדר (ביחידות $Hz$) שבו למעגל יש אופי אוהמי טהור?
מהו התדר (ביחידות $Hz$) שבו למעגל יש אופי אוהמי טהור?
(ד)שני המפסקים $S_1$ ו-$S_2$ פתוחים (off).
מהו הזרם שמספק המקור למעגל בתדר שחושב בסעיף ג'?
מהו הזרם שמספק המקור למעגל בתדר שחושב בסעיף ג'?
(ה)המפסק $S_1$ פתוח והמפסק $S_2$ סגור (רק $R_2$ מקוצר), חשבו את תדר התהודה הזוויתי של המעגל.
