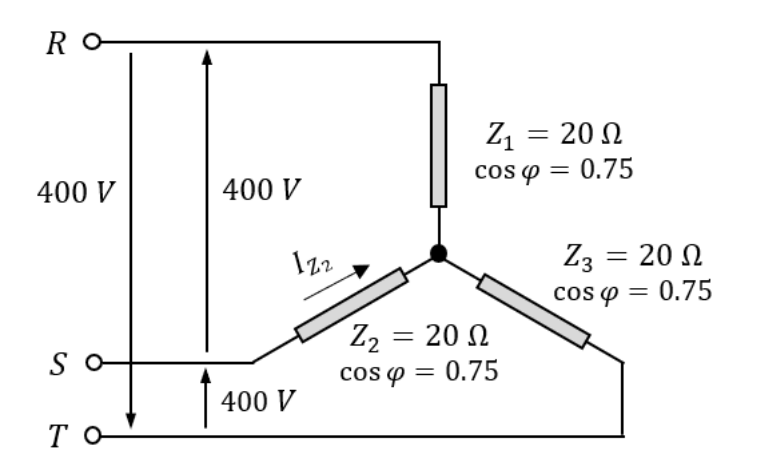

באיור לשאלה 5 מוצג צרכן תלת מופעי המחובר בצורת כוכב, הבנוי משלוש עכבות שכל אחת מכילה נגד ומשרן.
הצרכן ניזון מרשת תלת מופעית המחוברת בצורת כוכב.
(א)מהו גודל הזרם הקווי $I_L$?
(ב)מהו ההספק הפעיל $P$ המתפתח בצרכן?
(ג)חשבו וסרטטו את משולש ההספקים המתפתחים בצרכן.
(ד)מה יהיה ערכו של הזרם $I_{Z_2}$ כאשר המופע של העכבה $Z_1$ ינותק?
