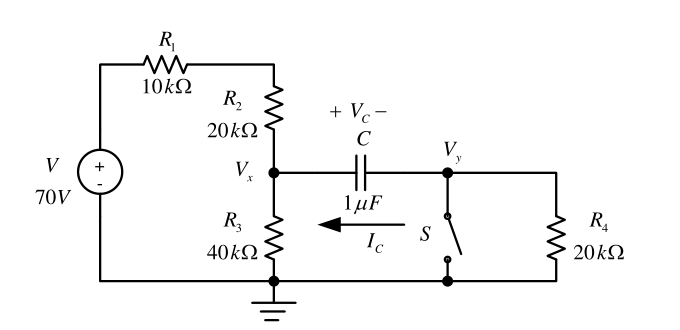

באיור לשאלה 8 מוצג מעגל חשמלי:
המפסק סגור זמן רב וכל תופעות המעבר חלפו.
(א)חשבו את:
1. המתח על הדקי הקבל.
2. המתחים $V_x$ ו-$V_y$ ביחס לאדמה במצב המתמיד.
1. המתח על הדקי הקבל.
2. המתחים $V_x$ ו-$V_y$ ביחס לאדמה במצב המתמיד.
(ב)בתום כל תופעות המעבר המפסק $S$ נפתח. חשבו את:
1. הזרם הזורם דרך הקבל מיד עם פתיחת המפסק.
2. המתחים $V_x$ ו-$V_y$ ביחס לאדמה במצב המתמיד.
3. המתח על הדקי הקבל במצב המתמיד.
1. הזרם הזורם דרך הקבל מיד עם פתיחת המפסק.
2. המתחים $V_x$ ו-$V_y$ ביחס לאדמה במצב המתמיד.
3. המתח על הדקי הקבל במצב המתמיד.
