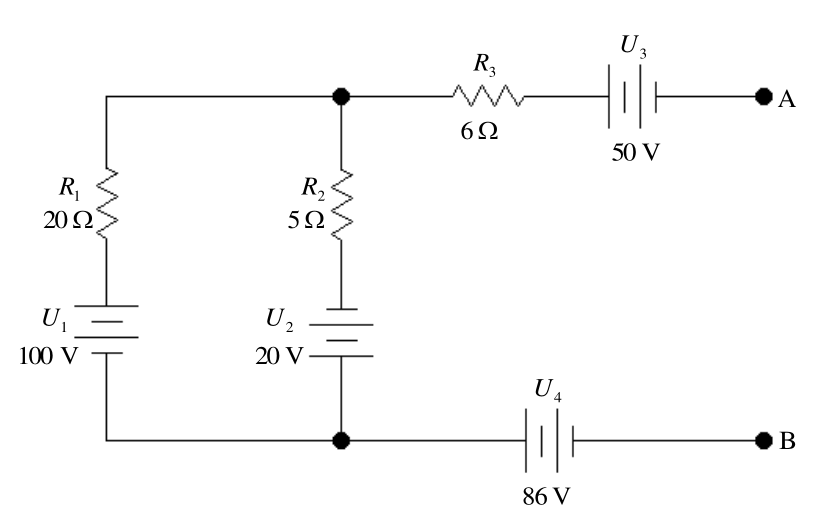

באיור לשאלה 9 מוצג מעגל חשמלי בעל הדקים פתוחים $A$ ו-$B$.
(א)חשבו את הזרם במעגל וציינו את כיוונו.
(ב)חשבו את ערכי המעגל השקול בין ההדקים $A$-$B$ לפי משפט תבנין (Thevenin).
סרטטו את המעגל השקול וציינו בו את ערכי הרכיבים.
סרטטו את המעגל השקול וציינו בו את ערכי הרכיבים.
(ג)חשבו את ערכי המעגל השקול בין ההדקים $A$-$B$ לפי משפט נורטון (Norton).
סרטטו את המעגל השקול וציינו בו את ערכי הרכיבים.
סרטטו את המעגל השקול וציינו בו את ערכי הרכיבים.
(ד)מה צריך להיות ערכו של נגד עומס שיחובר בין ההדקים כדי שיצרוך הספק מרבי מהרשת? חשבו את ההספק המרבי המתפתח בעומס.
