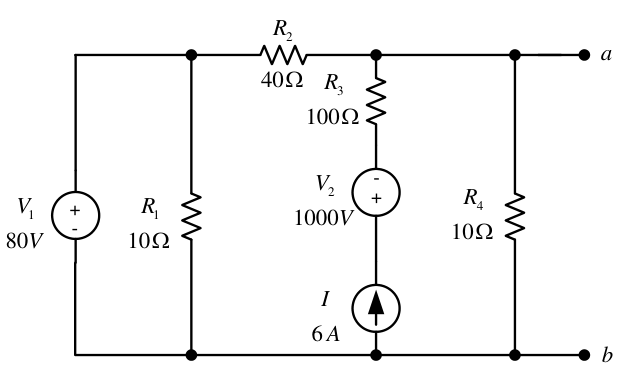

באיור לשאלה 2 מוצג מעגל חשמלי:
נתון: , , , , , ,
(א)סרטטו את מעגל התמורה של נורטון עבור עומס המחובר בין הנקודות $a$ ו-$b$.
(ב)מהם שני הערכים של העומס, הנגד $R_L$, עבורם ההספק שיתפתח בו יהיה מחצית מההספק המרבי?
תזכורת: פתרון משוואה ממעלה שניה: $x_{1,2} = \dfrac{-b \pm \sqrt{b^2 - 4ac}}{2a}$
תזכורת: פתרון משוואה ממעלה שניה: $x_{1,2} = \dfrac{-b \pm \sqrt{b^2 - 4ac}}{2a}$
(ג)מהו ההספק המתפתח בעומס עבור $R_L = 16\ \Omega$?
