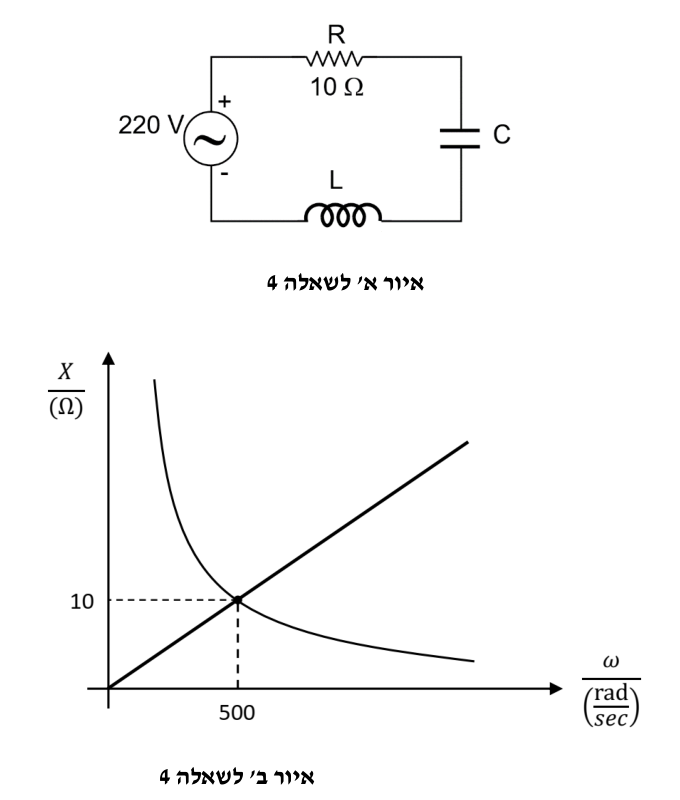

באיור א' לשאלה 4 מוצג מעגל חשמלי טורי. באיור ב' לשאלה מוצגים שני אופייניים של היגבי הקבל והסליל כתלות בתדר הזוויתי.
נתון: מקור מתח ,
(א)הסבירו בעזרת איור ב', מדוע בתדר $\omega = 500\ \frac{rad}{sec}$ המעגל נמצא במצב תהודה.
(ב)חשבו את ערך ההשראות $L$ ואת ערך הקיבולת $C$.
(ג)חשבו את רוחב הסרט $BW$ של המעגל ואת תדירויות מחצית ההספק.
(ד)כמה אנרגיה, ביחידות קווט"ש $KWh$, צורך המעגל במשך חמש שעות?
