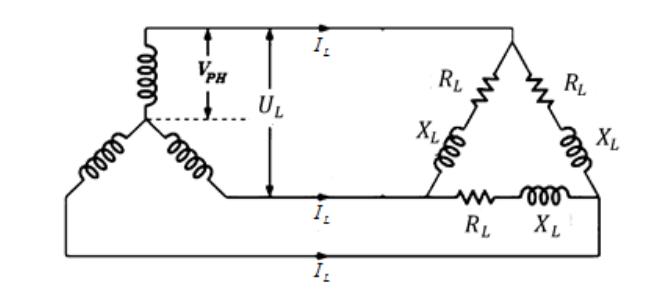

באיור לשאלה 5 מוצג עומס תלת מופעי המחובר בצורת משולש והניזון מרשת תלת מופעית בצורת כוכב.
נתון: המתח המופעי ברשת , , .
(א)מהו הגודל של העכבה השקולה במופע כל שהוא?
(ב)מהו הגודל של המתח על העומס $U_L$?
(ג)מהו הגודל של הזרם הקווי $I_L$?
(ד)מהו ההספק היעיל $P_L$ המועבר לעומס? הזניחו את הפסדי ההספק בחוטים בין המקור לעומס.
