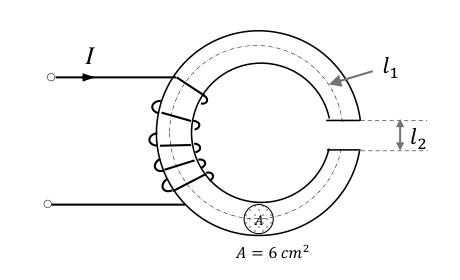

באיור לשאלה 6 מוצגת ליבה מגנטית עשויה מברזל בצורת טבעת בעלת חריץ אוויר. על הליבה מלופף סליל בעל 200 ליפופים.

נתון: החדירות היחסית של ליבת הברזל היא: ${\mu }_r=150$. אורך המסלול המגנטי של הטבעת הוא: $l_1=50cm$. אורך חריץ האוויר הוא: $l_2=3mm$. הזרם בסליל: $I=3A$.
