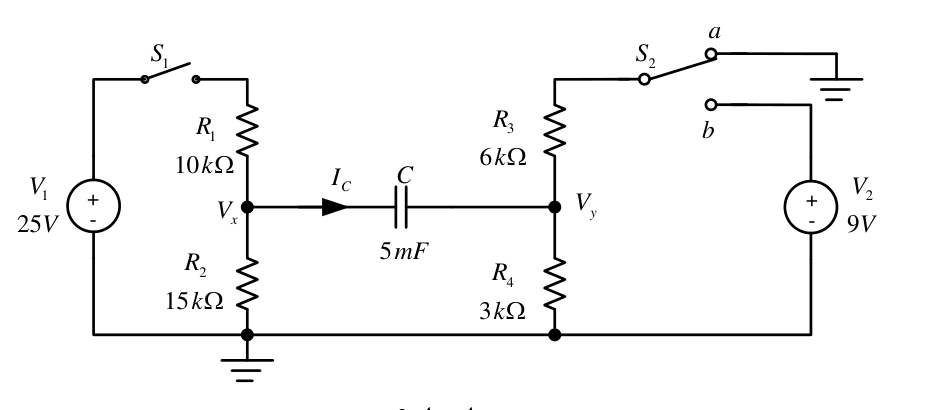

באיור לשאלה 9 מוצג מעגל חשמלי:
נתון: , , , , , ,
מפסק פתוח ומפסק נמצא במצב זמן רב.
(א)מפסק $S_1$ נסגר בזמן $t=0$. חשבו את:
1. הזרם הזורם דרך הקבל מיד לאחר סגירת המפסק.
2. המתח על הדקי הקבל במצב המתמיד.
1. הזרם הזורם דרך הקבל מיד לאחר סגירת המפסק.
2. המתח על הדקי הקבל במצב המתמיד.
(ב)בתום תופעות המעבר שלאחר סגירת המפסק $S_1$ העבירו את מפסק $S_2$ למצב $b$. חשבו את:
1. הזרם הזורם דרך הקבל מיד לאחר העברת המפסק למצב $b$.
2. המתחים $V_x$ ו-$V_y$ ביחס לאדמה מיד לאחר מעבר המפסק למצב $b$.
3. המתחים $V_x$ ו-$V_y$ ביחס לאדמה במצב המתמיד.
1. הזרם הזורם דרך הקבל מיד לאחר העברת המפסק למצב $b$.
2. המתחים $V_x$ ו-$V_y$ ביחס לאדמה מיד לאחר מעבר המפסק למצב $b$.
3. המתחים $V_x$ ו-$V_y$ ביחס לאדמה במצב המתמיד.
