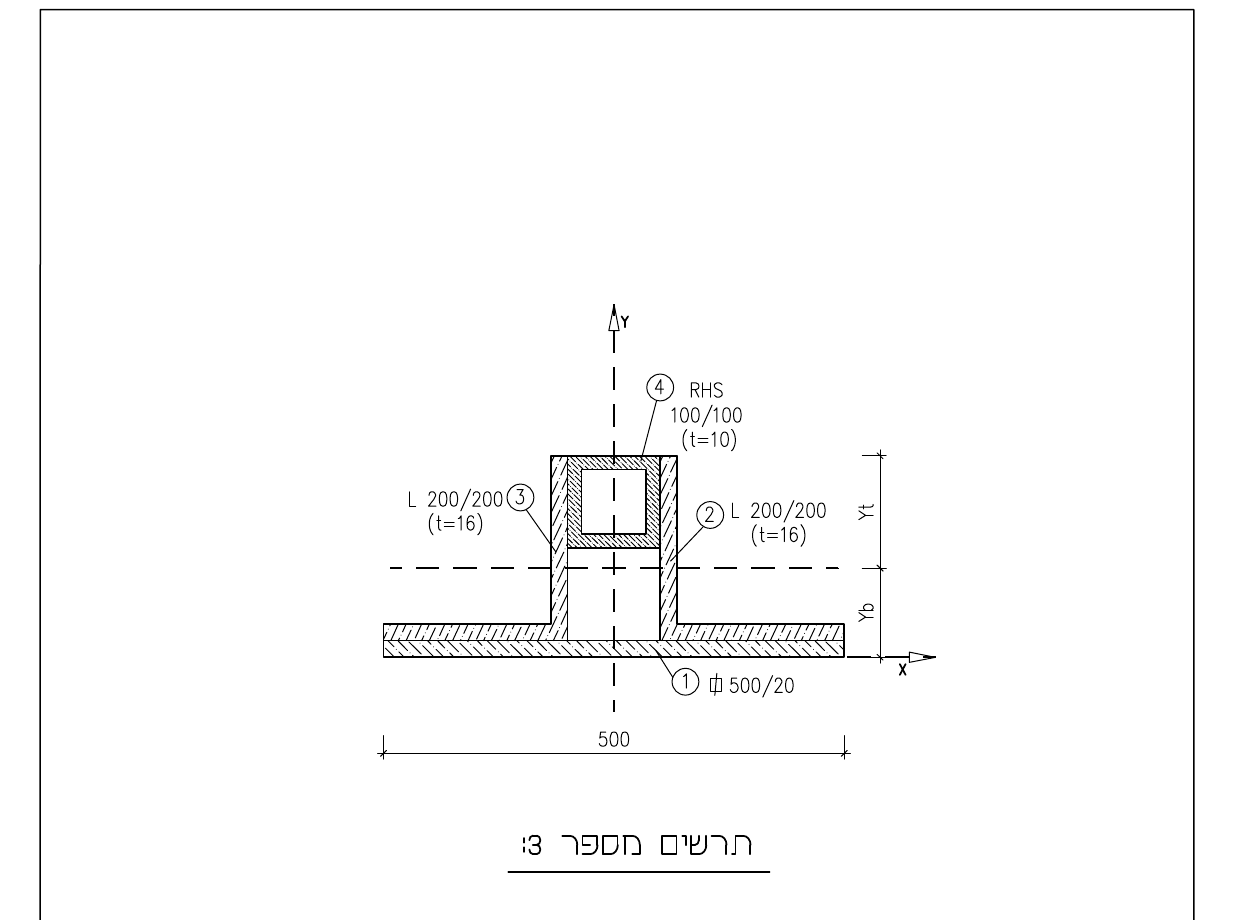

בתרשים מספר 3 מסורטט חתך קורה אשר מורכב מארבעה אלמנטים (הנתונים בתרשים הם במ"מ).
המאמץ המותר בפלדה, ללחיצה ולמתיחה, הוא 160 מגפ"ס (1600 קי"ג לסמ"ר).
חובה לציין את היחידות של כל חישוב. אי-ציון היחידות יוריד נקודות!
(א)סרטטו במחברתכם את החתך המופיע בתרשים מספר 3, כולל כל המידות העיקריות.
חשבו את מרכז הכובד של החתך Yb.
השלימו בסרטוט את המידות שחישבתם – Yb, Yt.
חשבו את מרכז הכובד של החתך Yb.
השלימו בסרטוט את המידות שחישבתם – Yb, Yt.
(ב)חשבו את מומנט האינרציה Ix.
(ג)חשבו את מומנט האינרציה Iy.
(ד)נתון שהמומנט המקסימלי הוא מומנט חיובי וגודלו: M=120 kN*m (12 t*m).
על פי מומנט האינרציה שחישבתם בסעיף ב:
חשבו את מומנטי ההתנגדות Wxt, Wxb בסיב העליון ובסיב התחתון.
חשבו את מאמץ הכפיפה בסיב העליון וכתבו האם הסיב העליון מתוח או לחוץ.
חשבו את מאמץ הכפיפה בסיב התחתון וכתבו האם הסיב התחתון מתוח או לחוץ.
על פי מומנט האינרציה שחישבתם בסעיף ב:
חשבו את מומנטי ההתנגדות Wxt, Wxb בסיב העליון ובסיב התחתון.
חשבו את מאמץ הכפיפה בסיב העליון וכתבו האם הסיב העליון מתוח או לחוץ.
חשבו את מאמץ הכפיפה בסיב התחתון וכתבו האם הסיב התחתון מתוח או לחוץ.
(ה)נתון: Wxt=1400 cm3, Wxb=700 cm3.
עבור המומנט המופיע בסעיף ד:
חשבו את מאמץ הכפיפה בסיב העליון וכתבו האם הסיב העליון מתוח או לחוץ.
חשבו את מאמץ הכפיפה בסיב התחתון וכתבו האם הסיב התחתון מתוח או לחוץ.
חשבו את המומנט המקסימלי שהחתך יכול לקבל.
עבור המומנט המופיע בסעיף ד:
חשבו את מאמץ הכפיפה בסיב העליון וכתבו האם הסיב העליון מתוח או לחוץ.
חשבו את מאמץ הכפיפה בסיב התחתון וכתבו האם הסיב התחתון מתוח או לחוץ.
חשבו את המומנט המקסימלי שהחתך יכול לקבל.
