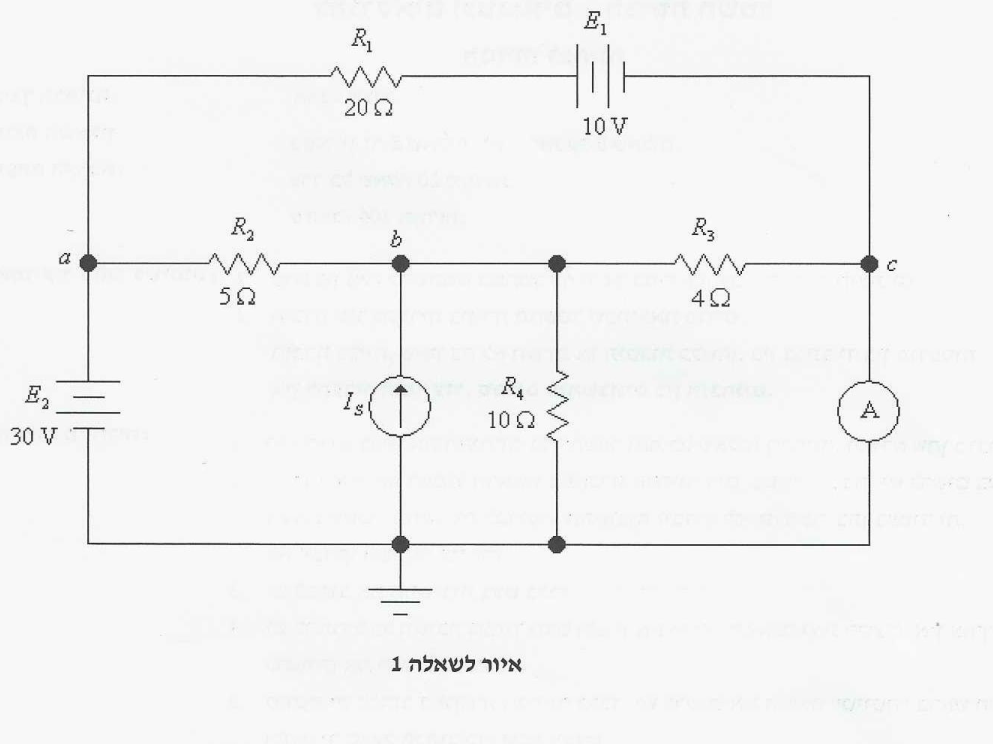

באיור לשאלה 1 מוצג מעגל חשמלי:
מד הזרם במעגל הוא אידיאלי והתנגדותו זניחה. נתון כי המתח בצומת ביחס לאדמה הוא .
(א)מהם ערכי המתחים בצמתים $a$ ו- $c$ ביחס לאדמה, $V_a$ ו- $V_c$?
(ב)חשבו את עוצמת הזרם הזורם דרך כל נגד במעגל וציינו את כיוונו.
(ג)מהי הוריית מד הזרם?
(ד)מהי עוצמת מקור הזרם $I_S$? חשבו את ההספק המתפתח במקור הזרם.
(ה)חשבו את ההספק המתפתח במקור המתח $E_2$, האם הוא צרכן אנרגיה או ספק אנרגיה? נמקו את תשובתכם.
