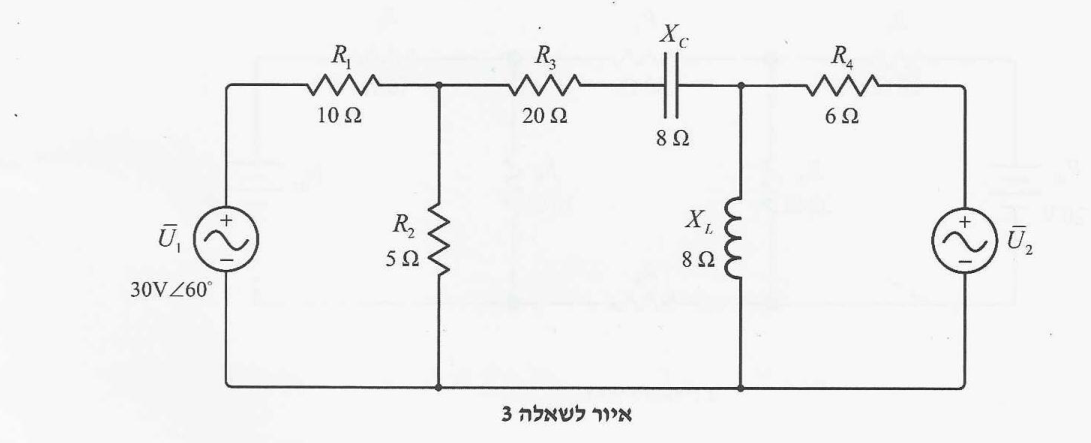

באיור לשאלה 3 מוצג מעגל חשמלי המוזן משני מקורות מתח חילופין.
(א)מהו ערכו של מקור המתח $\overline{U}_2$, גודל וזווית מופע, הנדרש כדי לאפס את הזרם דרך הנגד $R_3$?
(ב)סרטטו את משולש ההספקים של מקור המתח $\overline{U}_2$ עבור הערך שחושב בסעיף א'. ציינו את ערכי כל אחת ממצלעות המשולש ואת זווית המופע.
