באיור לשאלה 6 מוצגת טבעת פרומגנטית שעליה מלופף סליל $L$ בעל 800 כריכות. הסליל מחובר למקור מתח $U$ דרך נגד $R$. תפקיד המתג $S$ לשנות את עוצמת השטף המגנטי $\varnothing$ בטבעת.

נתון: $R = 3.64 Ω$ , $U = 35 V$ , אורך תיל הסליל: $l_{L} = 64 m$ , ההתנגדות הסגולית של תיל הסליל: $ρ = 0.021 \frac{Ω \cdot m m ^{2}}{m}$ ושטח החתך של תיל הסליל: $A_{L} = 0.4 m m^{2}$ .

החדירות היחסית של הטבעת: $μ_{r} = 1, 400$ .
(א)מהי התנגדות תיל הסליל $R_L$?
(ב)מהו אורך מסלול השטף המגנטי הממוצע $l_{ring}$ בטבעת? ומהו שטח החתך $A_{ring}$ של הטבעת?
(ג)מהי עוצמת השטף המגנטי $\varnothing$ בטבעת כאשר המתג $S$ נמצא במצב 1?
(ד)בכמה אחוזים ($n\%$) יגדל השטף המגנטי $\varnothing$ כאשר המתג $S$ נמצא במצב 2?

הבהרה: $n\% = \dfrac{\phi_2 - \phi_1}{\phi_1}\cdot 100\%$

Question

באיור לשאלה 6 מוצגת טבעת פרומגנטית שעליה מלופף סליל $L$ בעל 800 כריכות. הסליל מחובר למקור מתח $U$ דרך נגד $R$. תפקיד המתג $S$ לשנות את עוצמת השטף המגנטי $\varnothing$ בטבעת.

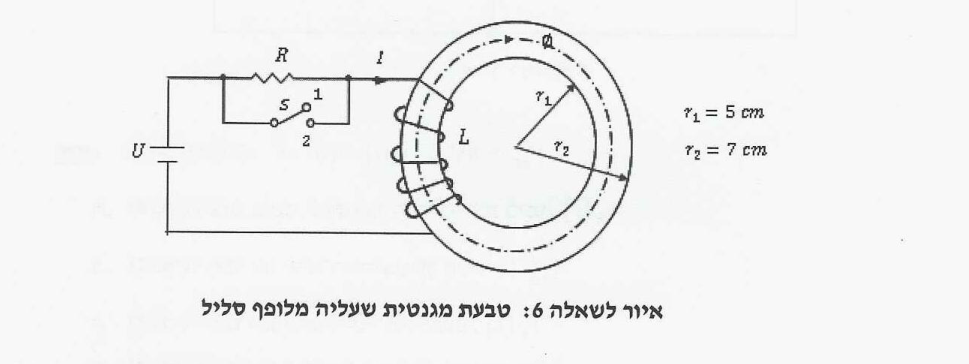

איור לשאלה 6 — סליל על טבעת פרומגנטית עם מקור מתח, נגד ומתג

נתון: $R = 3.64 Ω$ , $U = 35 V$ , אורך תיל הסליל: $l_{L} = 64 m$ , ההתנגדות הסגולית של תיל הסליל: $ρ = 0.021 \frac{Ω \cdot m m ^{2}}{m}$ ושטח החתך של תיל הסליל: $A_{L} = 0.4 m m^{2}$ .

החדירות היחסית של הטבעת: $μ_{r} = 1, 400$ .

(א)מהי התנגדות תיל הסליל $R_L$?

(ב)מהו אורך מסלול השטף המגנטי הממוצע $l_{ring}$ בטבעת? ומהו שטח החתך $A_{ring}$ של הטבעת?

(ג)מהי עוצמת השטף המגנטי $\varnothing$ בטבעת כאשר המתג $S$ נמצא במצב 1?

(ד)בכמה אחוזים ($n\%$) יגדל השטף המגנטי $\varnothing$ כאשר המתג $S$ נמצא במצב 2?

הבהרה: $n\% = \dfrac{\phi_2 - \phi_1}{\phi_1}\cdot 100\%$
