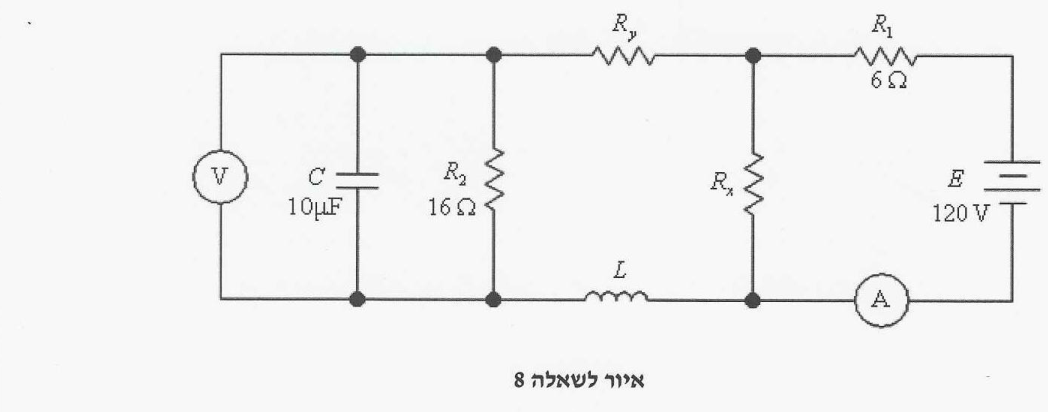

באיור לשאלה 8 מוצג מעגל חשמלי:
הערה: המעגל פועל במצב מתמיד, כשכל תופעות המעבר חלפו.
נתונים: הוריית מד הזרם היא . הוריית מד המתח היא . כמו כן ידוע שהאנרגיה הכוללת האגורה במעגל היא .
(א)חשבו את ההתנגדויות $R_y$ ו- $R_x$.
(ב)חשבו את השראות הסליל $L$.
(ג)הסליל בנוי ממוליך המלופף על ליבה פרומגנטית בעלת מיאון $3.2\cdot10^{6}\ \dfrac{1}{H}$. כמה ליפופים יש בסליל?
