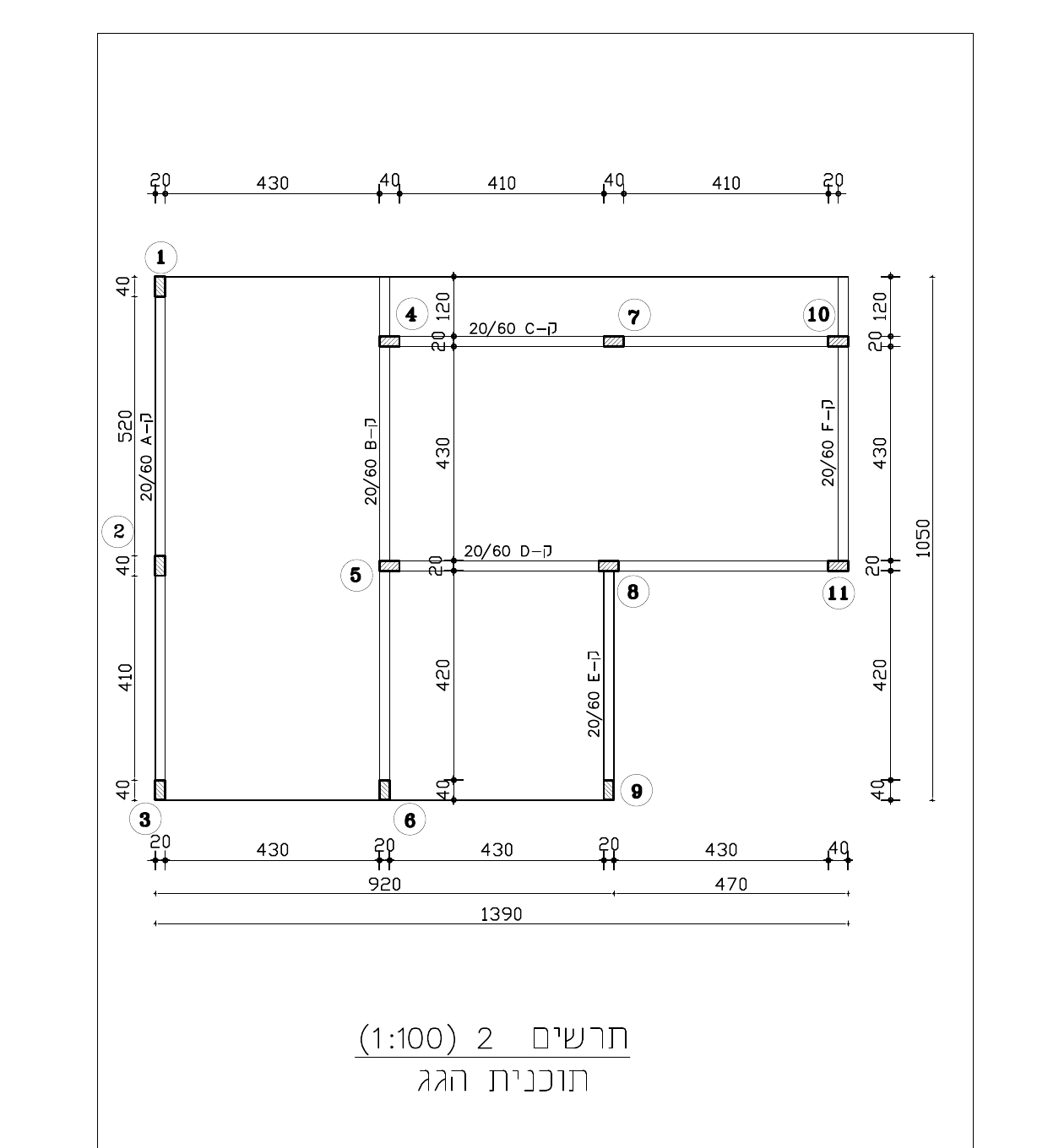

בתרשים מספר 2 מסורטטת תוכנית תקרה של מבנה משרדים.
התקרה מקשית, חד-כיוונית, במפלס אחיד ובעובי אחיד של 20 ס"מ. התקרה נשענת על קורות יורדות.

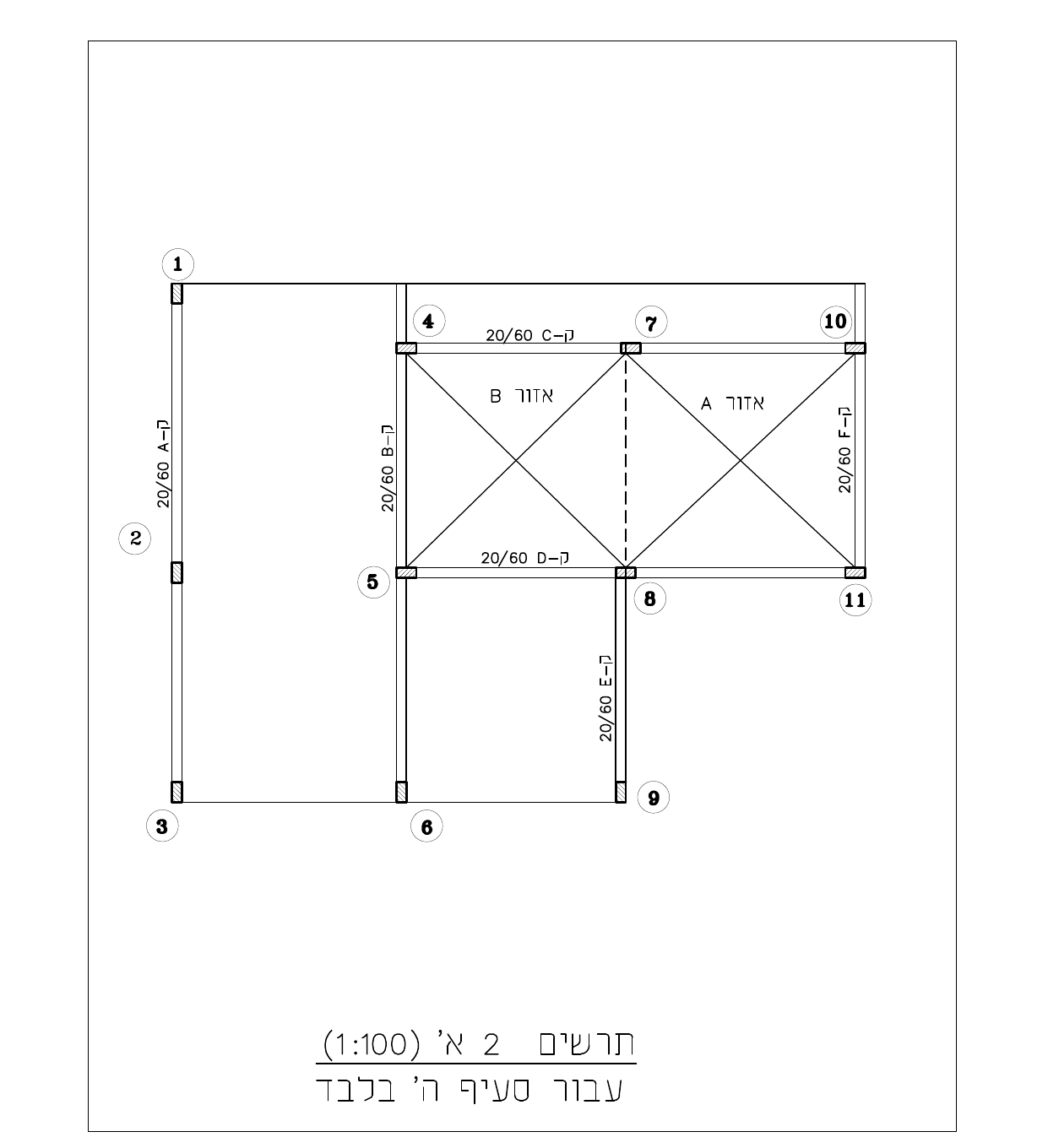

תרשים מספר 2 א' – עבור סעיף ה' בלבד.
העומס הקבוע (נוסף למשקלה העצמי של התקרה) על כל חלקי התקרה הוא 2.2 kN למ"ר (0.22 טון למ"ר).
העומס השימושי על כל חלקי התקרה הוא 6.0 kN למ"ר (0.60 טון למ"ר).
סוג הבטון הוא ב-30, האגרגט גירי.
חובה לציין את היחידות בכל חישוב. אי-ציון היחידות יפחית ניקוד.
(א)סרטטו את הסכמות הסטטיות של התקרה.
(ב)קבעו את L0 מקסימום של התקרה וציינו איזה שדה קובע אותו (הציגו את החישוב).
חשבו את עובי התקרה משיקולי הכפף לפי ת"י 466.
חשבו את עובי התקרה משיקולי הכפף לפי ת"י 466.
(ג)חשבו את עומס השירות המועבר מהתקרה לקורה ק-B (קורה 4-5-6),
הוסיפו את משקלה העצמי של הקורה.
סרטטו את הסכמה של קורה ק-B. הסכמה תכלול את שמות הסמכים, המפתחים ואת עומס השירות הפועל על כל אחד מהשדות של הקורה. ציינו מהיכן מגיע כל עומס. (אפשר להזניח עומס משני מהתקרה).
הוסיפו את משקלה העצמי של הקורה.
סרטטו את הסכמה של קורה ק-B. הסכמה תכלול את שמות הסמכים, המפתחים ואת עומס השירות הפועל על כל אחד מהשדות של הקורה. ציינו מהיכן מגיע כל עומס. (אפשר להזניח עומס משני מהתקרה).
(ד)בהינתן שאין עומסים אנכיים נוספים על הקורות מלבד עומסי התקרה, האם לדעתך, ישנן קורות שאפשר לבטל? אם כן, אילו מהן ניתן לבטל? נמק את תשובתך.
(ה)סעיף זה מתייחס לתרשים 2 א':
טרם היציקה, היזם מבקש מהמתכנן להניח על התקרה בריכת שחייה בעומס שירות כולל של 15 kN/מ"ר (1.5 טון/מ"ר). היזם מתלבט אם להניח את הבריכה באזור A (בין העמודים 8-7-4) או באזור B (בין העמודים 10-7-8-11) כפי שמתואר בתרשים 2 א'.
באיזה אזור לדעתך, צפוי עובי תקרה גדול יותר, באזור A או באזור B? נמק תשובתך.
טרם היציקה, היזם מבקש מהמתכנן להניח על התקרה בריכת שחייה בעומס שירות כולל של 15 kN/מ"ר (1.5 טון/מ"ר). היזם מתלבט אם להניח את הבריכה באזור A (בין העמודים 8-7-4) או באזור B (בין העמודים 10-7-8-11) כפי שמתואר בתרשים 2 א'.
באיזה אזור לדעתך, צפוי עובי תקרה גדול יותר, באזור A או באזור B? נמק תשובתך.
