על שולחן אופקי מונחים כריכה ריבועית KLMN שאורך צלעה a=0.2m, ותיל שאורכו גדול מאוד ביחס לצלע a.

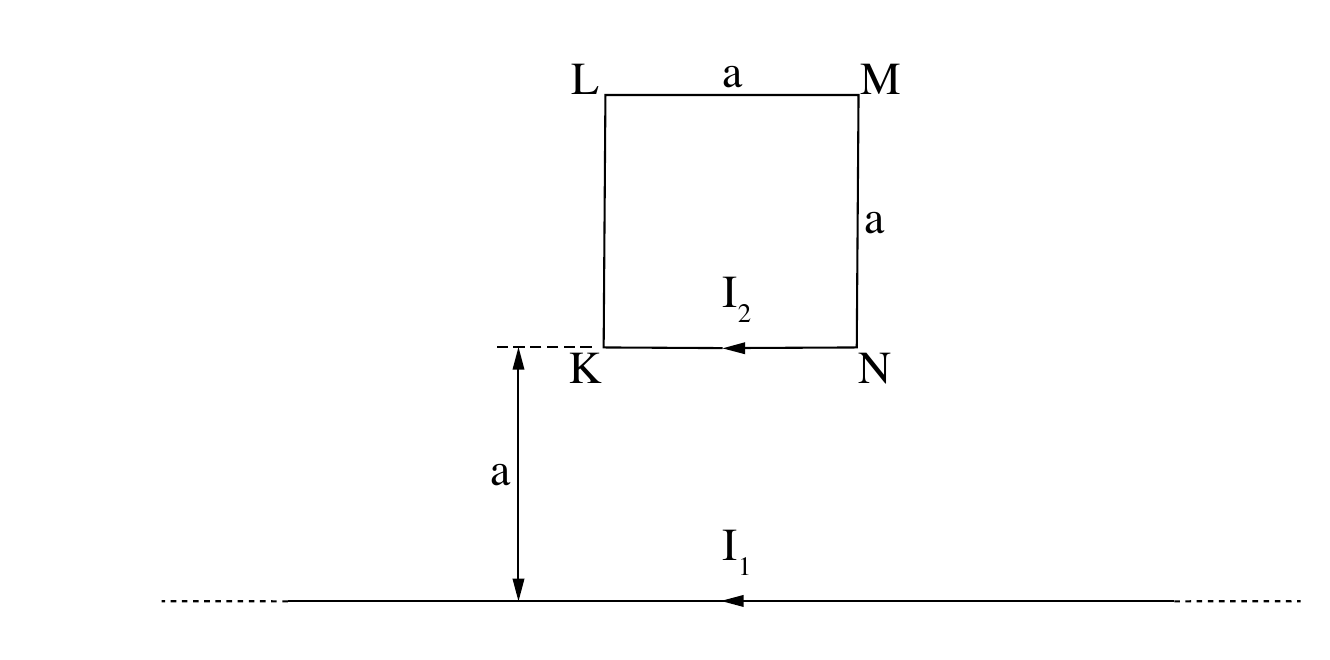

התיל הארוך מקביל לצלע KN, ונמצא במרחק y=a ממנה (ראו תרשים).
כריכה ריבועית KLMN, אורך צלע a=0.2m, על שולחן אופקי
תיל ארוך מאוד ביחס ל-a, מקביל לצלע KN, במרחק y=a ממנה
I_1=6A (בתיל הארוך), I_2=4A (בכריכה); כיווני הזרמים כמתואר בתרשים
בתיל הארוך עובר זרם שעוצמתו I_1=6A, ודרך הכריכה הריבועית עובר זרם שעוצמתו I_2=4A. כיווני הזרמים מוצגים בתרשים.
סעיף א. מצאו את הכוח (גודל וכיוון) שהתיל הארוך מפעיל על הצלע KN של הכריכה.
מצאו את הכוח (גודל וכיוון) שהתיל הארוך מפעיל על הכריכה הריבועית כולה.
מצאו את הכוח (גודל וכיוון) שהכריכה מפעילה על התיל. הסבירו את תשובתכם.
בלי לחשב, קבעו אם גודל הכוח שמפעיל התיל הארוך על הצלע האנכית KL גדול מגודל הכוח שמפעיל התיל הארוך על הצלע KN, קטן ממנו או שווה לו. הסבירו את תשובתכם.
מגדילים בהדרגה את המרחק y של הכריכה מן התיל הארוך (כך שהצלע KN נשארת מקבילה לתיל).

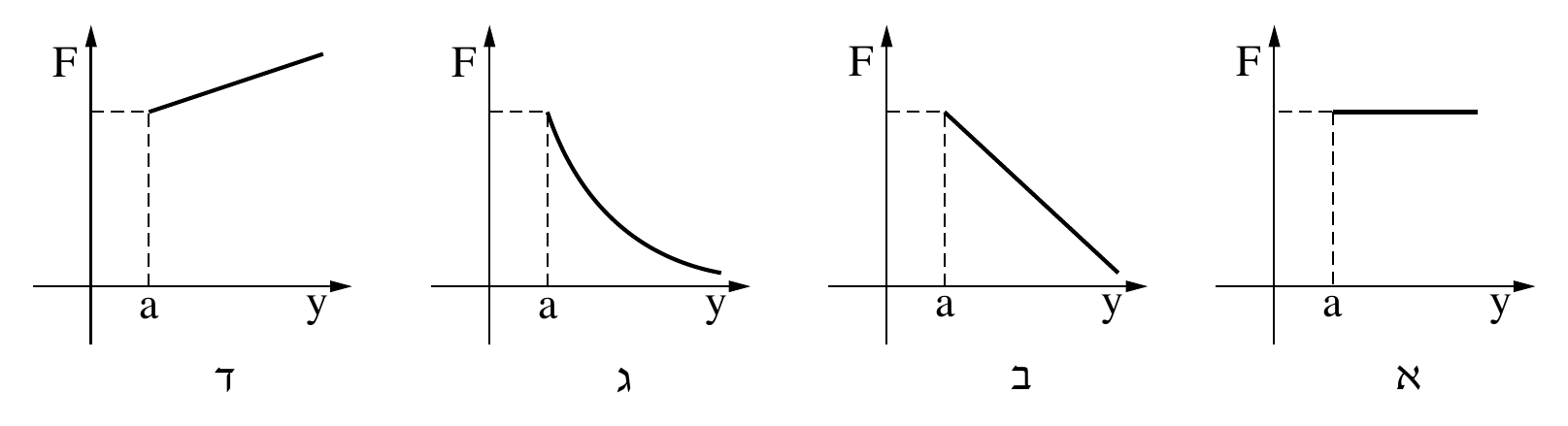

סעיף ה. איזה מן הגרפים א–ד שלהלן מתאר נכון את גודל הכוח שהתיל הארוך מפעיל על הכריכה כפונקציה של המרחק y? (התעלמו מזרמים במערכת הנוצרים מהשראה אלקטרו-מגנטית.) הסבירו את תשובתכם.
