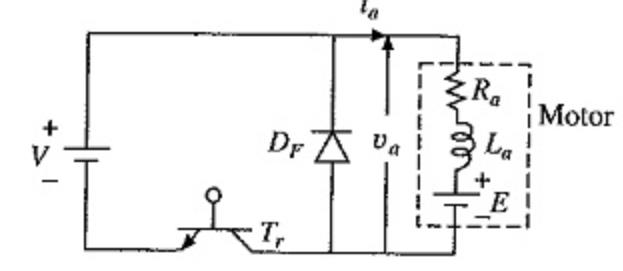

מנוע DC בעירור זר מוזן ממעגל chopper הבא באיור לשאלה 1:

הסבירו את עקרון הפעולה של המעגל הזה.

מתח ההזנה של המעגל הוא 250V, תדר המיתוג של המפסק הוא 1kHz, Ra=1Ω,duty cycle=60%.

המנוע מניע את העומס הבא:

$T_L=20Nm,{\omega }_L=130rad/\sec$ , $n_L=1241rpm$ .

חשבו את הכא"מ כאשר המנוע עובד בתנאים האלה.

עבור התנאים של סעיף ב', סרטטו את המתח על הדיודה כתלות בזמן.
