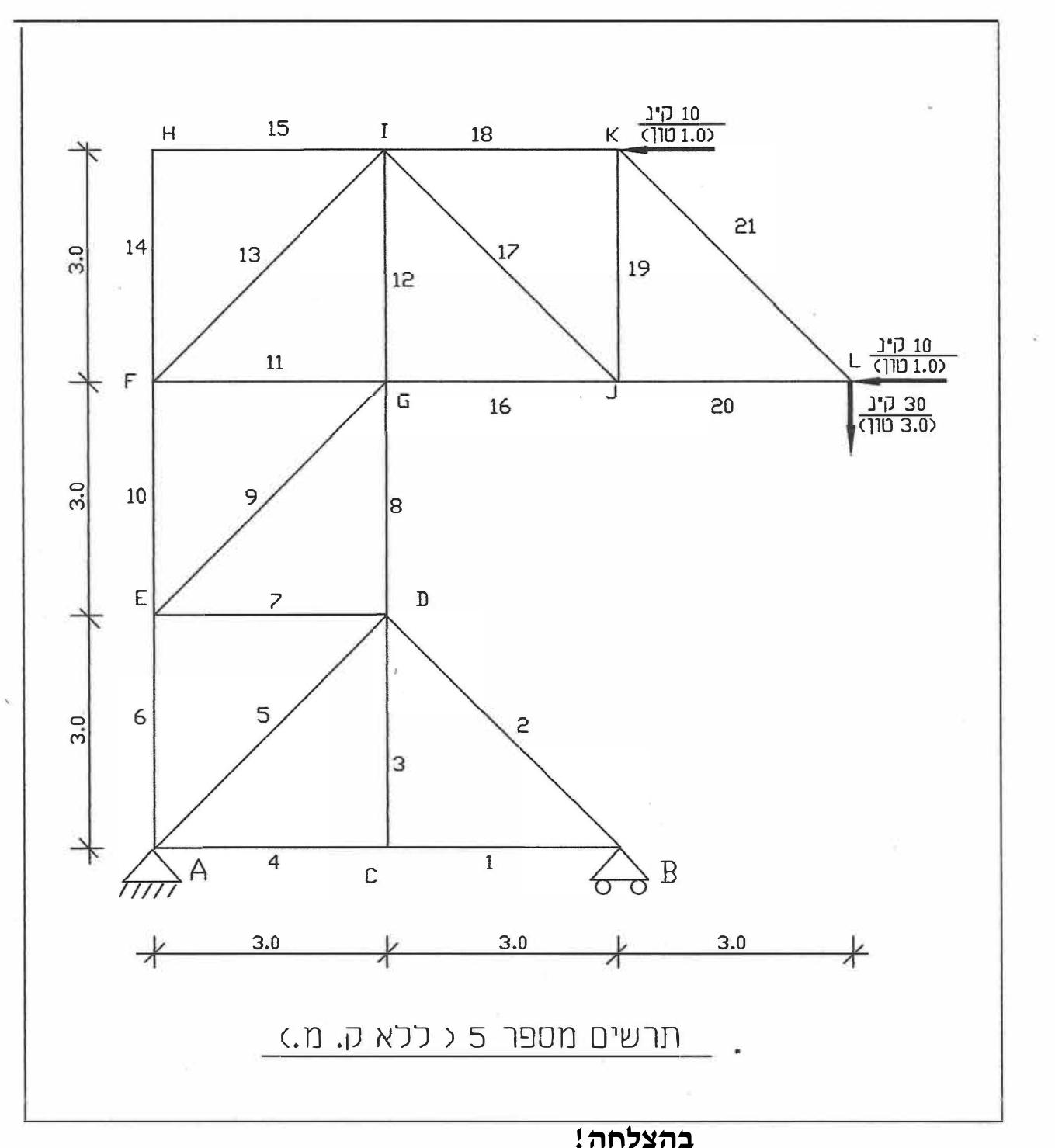

בתרשים מספר 5 מסורטט מסבך עשוי מצינורות פלדה ריבועיים: RHS 80/80/5.0.
בתרשים מספר 5 מסורטט מסבך עשוי מצינורות פלדה ריבועיים: RHS 80/80/5.0.
שטח חתך הצינורות: 14.9 סמ"ר. רדיוס ההתמד (האינרציה): 3.05 ס"מ.
המסבך עמוס בעומסים מרוכזים כמתואר בתרשים 5.
המסבך מוחזק בניצב למישורו.
סעיף א
חשבו את התגובות בסמכים: A, B.
סעיף ב
חשבו את הכוחות במוטות: 1,2,3,19,20,21. יש לסדר את התוצאות בטבלה ולציין לחיצה או מתיחה.
סעיף ג
הכוח במוט 12: 8.0 טונות (80 ק"נ) לחיצה. חשבו את המאמץ במוט.
סעיף ד
הכוח במוט 10: 5.0 טונות (50 ק"נ) מתיחה. חשבו את המאמץ במוט.
