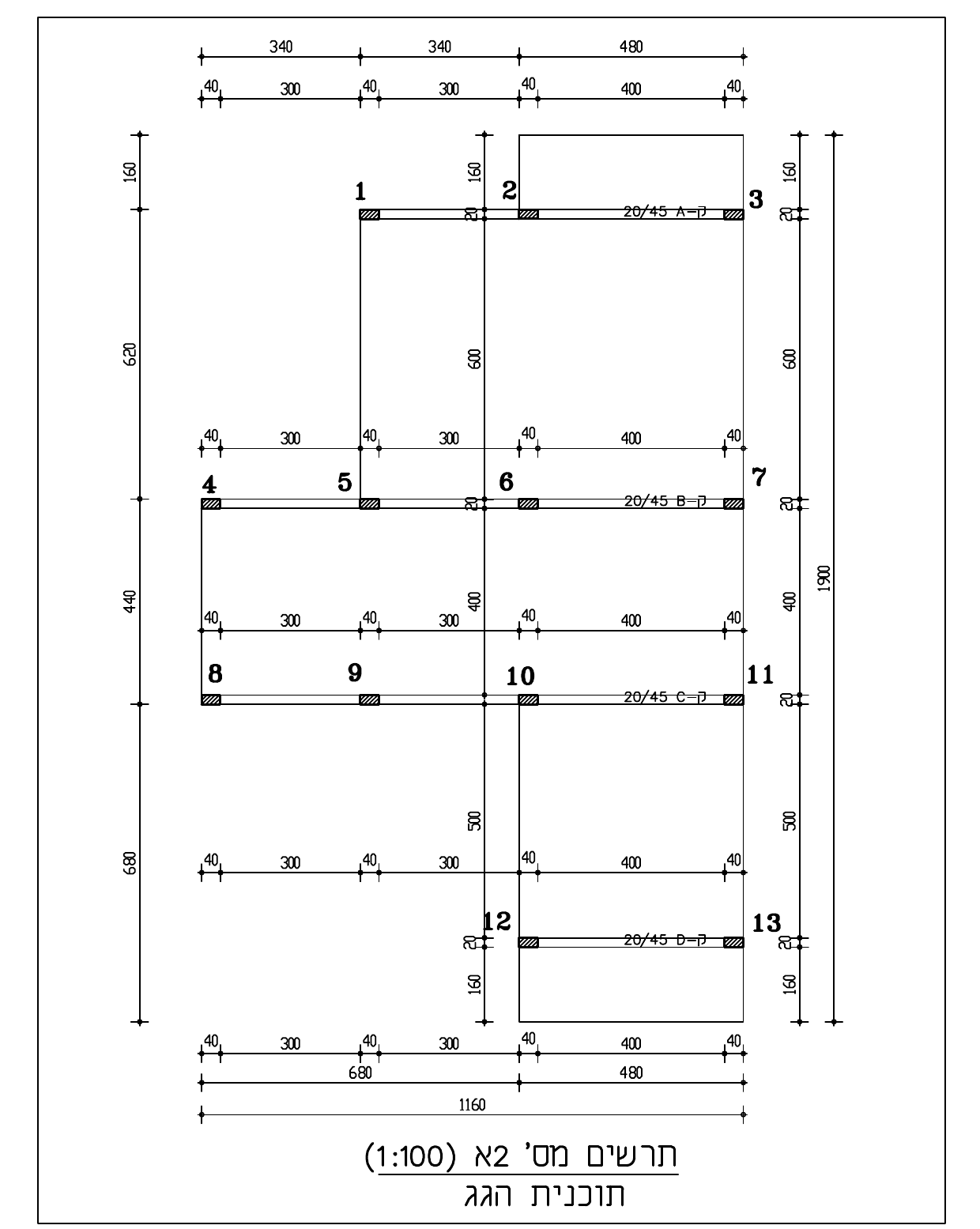

בתרשים מספר 2א מסורטטת תוכנית תקרה של בניין משרדים.
התקרה מקשית, חד-כיוונית, בעובי אחיד ונשענת על קורות יורדות.

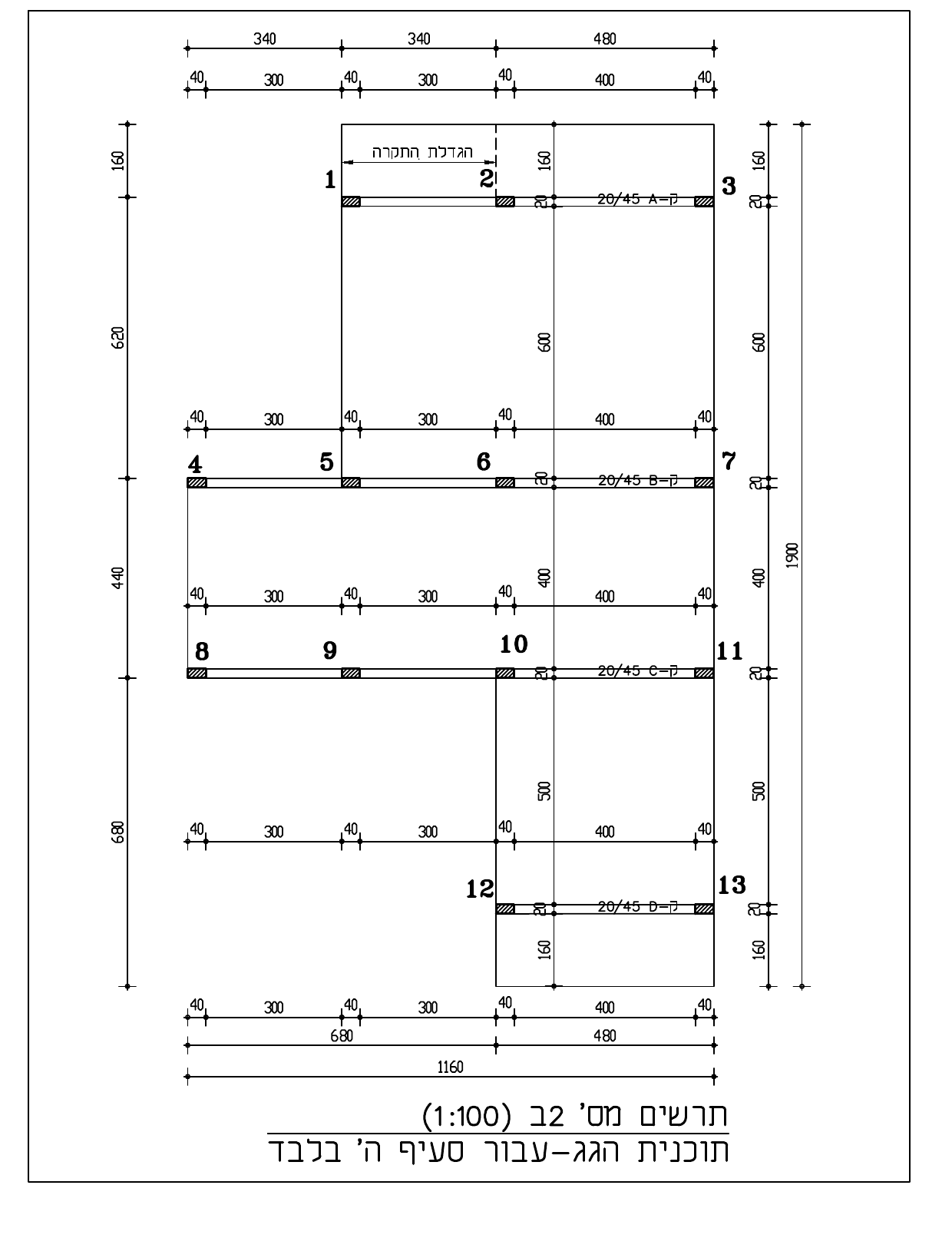

תרשים מספר 2ב – עבור סעיף ה' בלבד.
העומס הקבוע (בנוסף למשקלה העצמי של התקרה) על כל חלקי התקרה הוא 3 kN למ"ר (0.3 טון למ"ר).
העומס השימושי על כל חלקי התקרה הוא 2.0 kN למ"ר (0.20 טון למ"ר).
סוג הבטון הוא ב-30, האגרגט גירי.
חובה לציין את היחידות בכל חישוב. אי-ציון היחידות יפחית ניקוד.
(א)סרטטו את הסכמות הסטטיות של התקרה.
(ב)קבעו את L0 מקסימום של התקרה וציינו איזה שדה קובע אותו (הציגו את החישוב).
חשבו את עובי התקרה משיקולי הכפף לפי ת"י 466.
חשבו את עובי התקרה משיקולי הכפף לפי ת"י 466.
(ג)חשבו את עומס השירות המועבר מהתקרה לקורה ק-B (קורה 4-5-6-7),
הוסיפו את משקלה העצמי של הקורה.
סרטטו את הקורה ק-B ואת עומס השירות הפועל על כל אחד מהשדות של הקורה.
הוסיפו את משקלה העצמי של הקורה.
סרטטו את הקורה ק-B ואת עומס השירות הפועל על כל אחד מהשדות של הקורה.
(ד)בדקו: האם גובה הקורה ק-B עומד בדרישות הכפף של ת"י 466?
(ה)סעיף זה מתייחס לתרשים 2ב:
האדריכל החליט להגדיל את שטח התקרה בקרבת ציר עמודים 1-3, כך שהזיז יהיה לכל אורך קורה A כפי שמופיע בתרשים 2ב.
האם עקב שינוי זה עובי התקרה יגדל או יקטן? נמק תשובתך.
האדריכל החליט להגדיל את שטח התקרה בקרבת ציר עמודים 1-3, כך שהזיז יהיה לכל אורך קורה A כפי שמופיע בתרשים 2ב.
האם עקב שינוי זה עובי התקרה יגדל או יקטן? נמק תשובתך.
