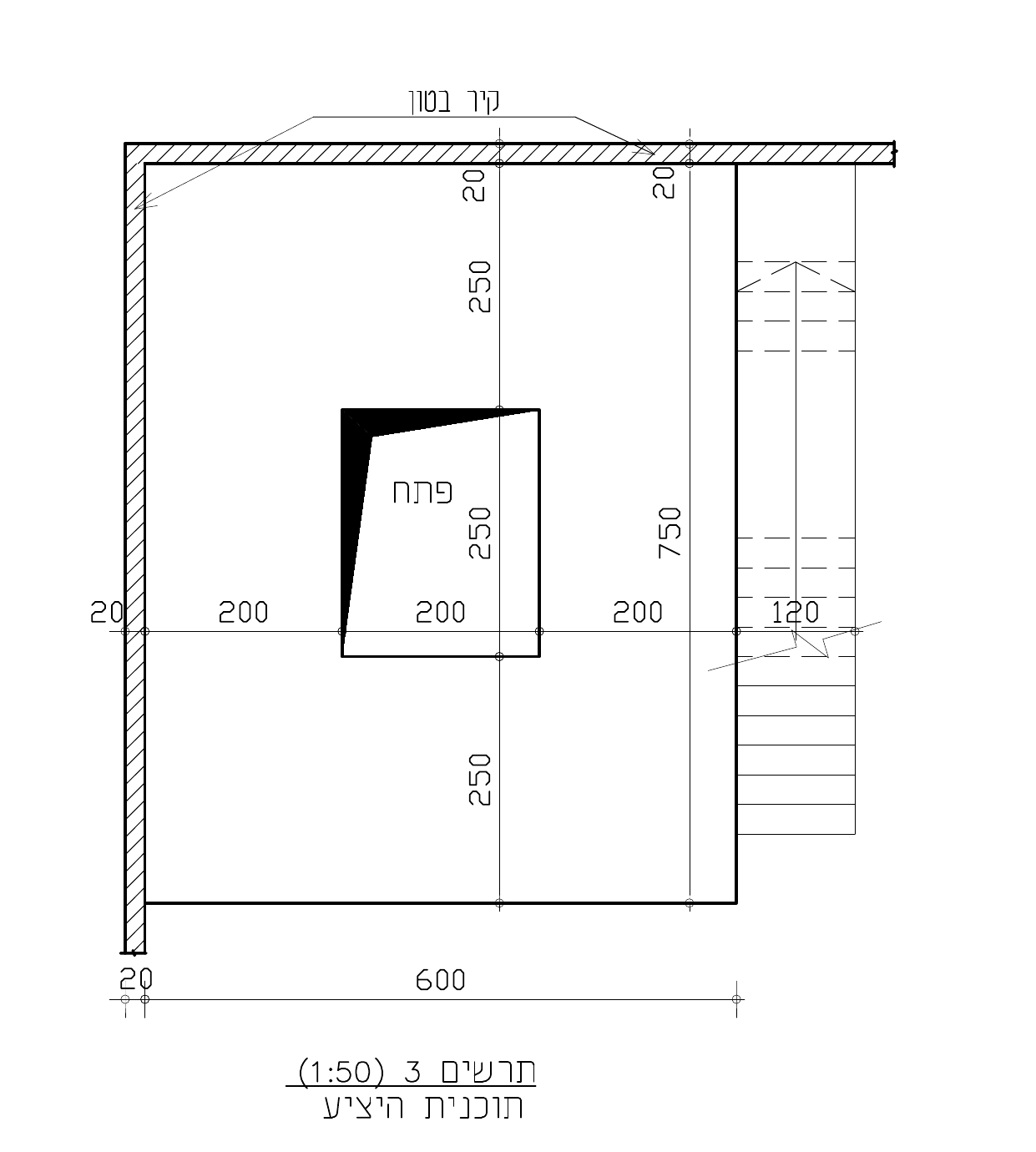

תרשים מספר 3 מציג תוכנית יציע במבנה משרדים הנשען על קירות בטון. רצפת היציע עשויה מלוחות עץ הנשענים על קורות פלדה שהמרחק ביניהן הוא 50 ס"מ. אין צורך לתכנן את לוחות העץ.
העומס הכולל לתכנון הוא 11 kN/m² (1100 kg/m²)
מהלך המדרגות אינו נשען על היציע ואין להתחשב בו.
חובה לציין את היחידות בכל חישוב. אי-ציון היחידות יפחית ניקוד.
(א)מקמו על תרשים מספר 3, שלושה עמודי פלדה מסוג R.H.S. 80/80/5 לקבלת סכמה סטטית יציבה ונמקו את בחירתכם.
(ב)סרטטו על תרשים מספר 3, קורות נושאות ראשיות וקורות משניות. נמקו את בחירתכם בכיווני הקורות.
(ג)סרטטו במחברת סכמה סטטית עבור הקורה המשנית הנמצאת במקביל לשפת הפתח והקרובה ביותר אליו. הסכמה תכלול את שם הקורה, שמות הסמכים, המפתחים והעומסים. ציינו את מספר הקורות המשניות התומכות בעומסים ללא חישוב.
(שימו לב! אתם נדרשים לסרטט סכמה סטטית של קורה אחת בלבד, מבלי לבחור פרופיל עבורה).
(שימו לב! אתם נדרשים לסרטט סכמה סטטית של קורה אחת בלבד, מבלי לבחור פרופיל עבורה).
(ד)בהנחה שהעומס על כל הקורות המשניות אחיד ומפורס שווה וערכו 600 kg/m, סרטטו במחברת סכמה סטטית של קורה ראשית אחת לבחירתכם. הסכמה תכלול את שם הקורה, שמות הסמכים, העומסים והמפתחים.
(שימו לב! אתם נדרשים לסרטט סכמה סטטית של קורה ראשית אחת בלבד, מבלי לבחור פרופיל עבורה).
(שימו לב! אתם נדרשים לסרטט סכמה סטטית של קורה ראשית אחת בלבד, מבלי לבחור פרופיל עבורה).
