הארקות והגנה בפני חשמול›טיפול בנקודת הכוכב ברשתות מתח גבוה

בתחנת משנה במרכז הארץ ( $f = 50 H z$ ), נקודת הכוכב במשני של שנאי ההספק ממתח עליון/מתח גבוה מטופלת באמצעות סליל כיבוי. השנאי מזין את רשת החלוקה אשר בחלקה היא רשת עילית ובחלקה רשת כבלים תת קרקעית. קיבול הרשת העילית לכל פאזה כ- $8 \times 1 0^{- 9} \frac{F}{k m}$ והקיבול של רשת הכבלים לכל פאזה כ- $150 \times 1 0^{- 9} \frac{F}{k m}$ .

לפניכם אורכים של הרשתות השונות עבור כל מעגל:

(טבלה לשאלה 8)

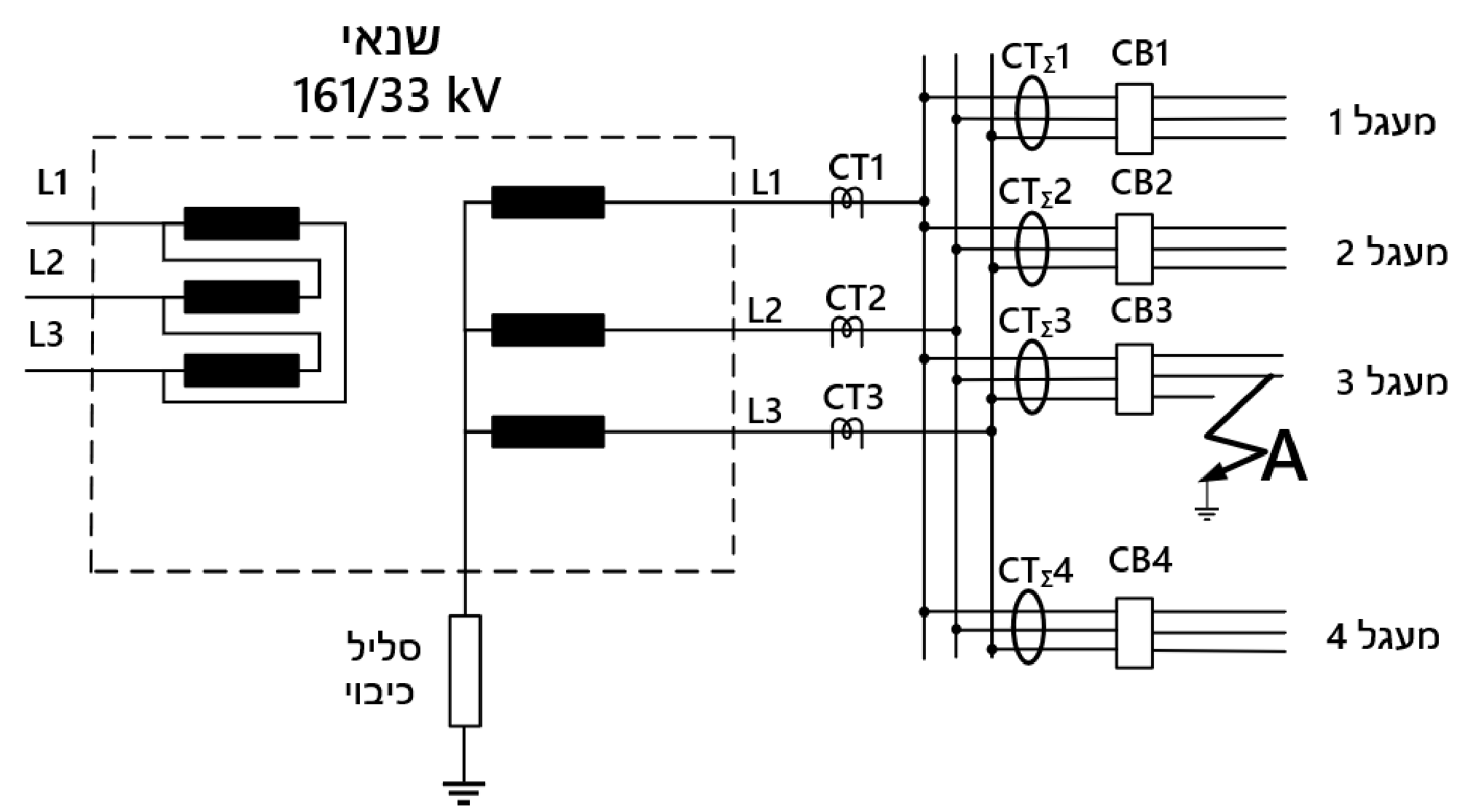

מתח הרשת הנקוב הוא $33 k V$ . יש להיעזר באיור המצורף לשאלה 8.

סעיף א

חשבו מהו גודל הזרם הקיבולי אשר יימדד בשנאי זרם CT2 במצב תקין של הרשת.

סעיף ב

במצב קצר חד פאזי בין פאזה L2 לאדמה בנקודה A (מעגל 3), חשבו מהו גודל הזרם הקיבולי אשר יימדד בשנאי זרם CT2.

סעיף ג

במצב קצר חד פאזי בין פאזה L2 לאדמה בנקודה A (מעגל 3), חשבו מהו גודל הזרם הקיבולי אשר יימדד בשנאי זרם $C T_{Σ2}$ (מעגל 2).

סעיף ד

בהמשך לסעיף ב', חשבו את השראות הסליל הנדרשת כך שזרם התקלה יהיה שווה לאפס.

סעיף ה

בהמשך לסעיף ד', האם נדרש לתכנן סליל בעל השראות שונה כאשר התקלה שתוארה הייתה מתרחשת במעגל 2 (נמקו את תשובתכם)?
