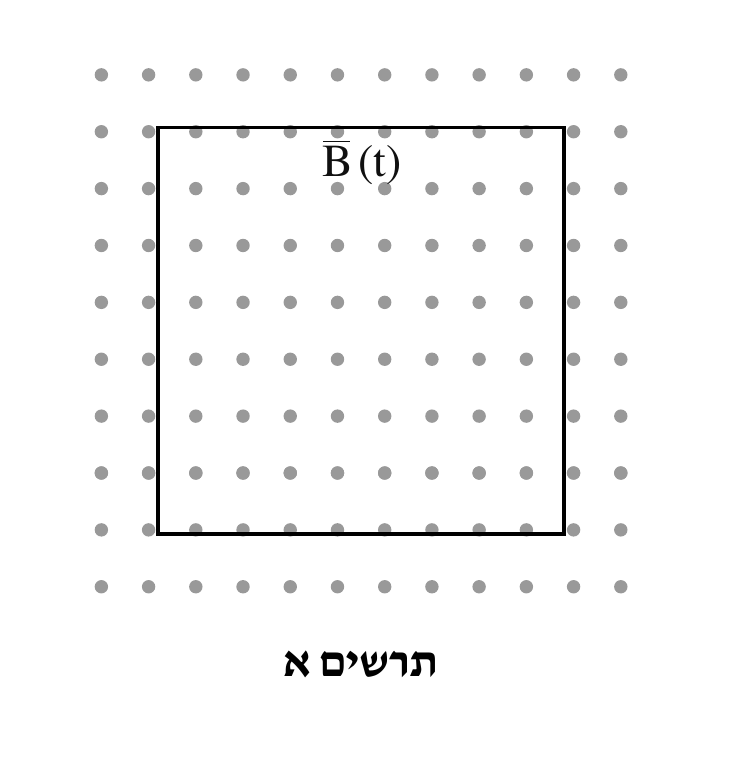

בתרשים א שלפניכם מוצגת מסגרת ריבועית שאורך הצלע שלה 9 m. המסגרת עשויה מתיל שהתנגדותו הסגולית ρ=1.5·10^-6 Ωm, ושטח החתך שלו 5 mm². מציבים את המסגרת באזור שבו פועל שדה מגנטי אחיד.
בתרשים א שלפניכם מוצגת מסגרת ריבועית שאורך הצלע שלה 9 m. המסגרת עשויה מתיל שהתנגדותו הסגולית ρ=1.5·10^-6 Ωm, ושטח החתך שלו 5 mm². מציבים את המסגרת באזור שבו פועל שדה מגנטי אחיד.
בפרק הזמן 0<t≤3s עוצמת השדה משתנה כפונקציה של הזמן, וכיוונו "החוצה מן הדף" בניצב למישור המסגרת.

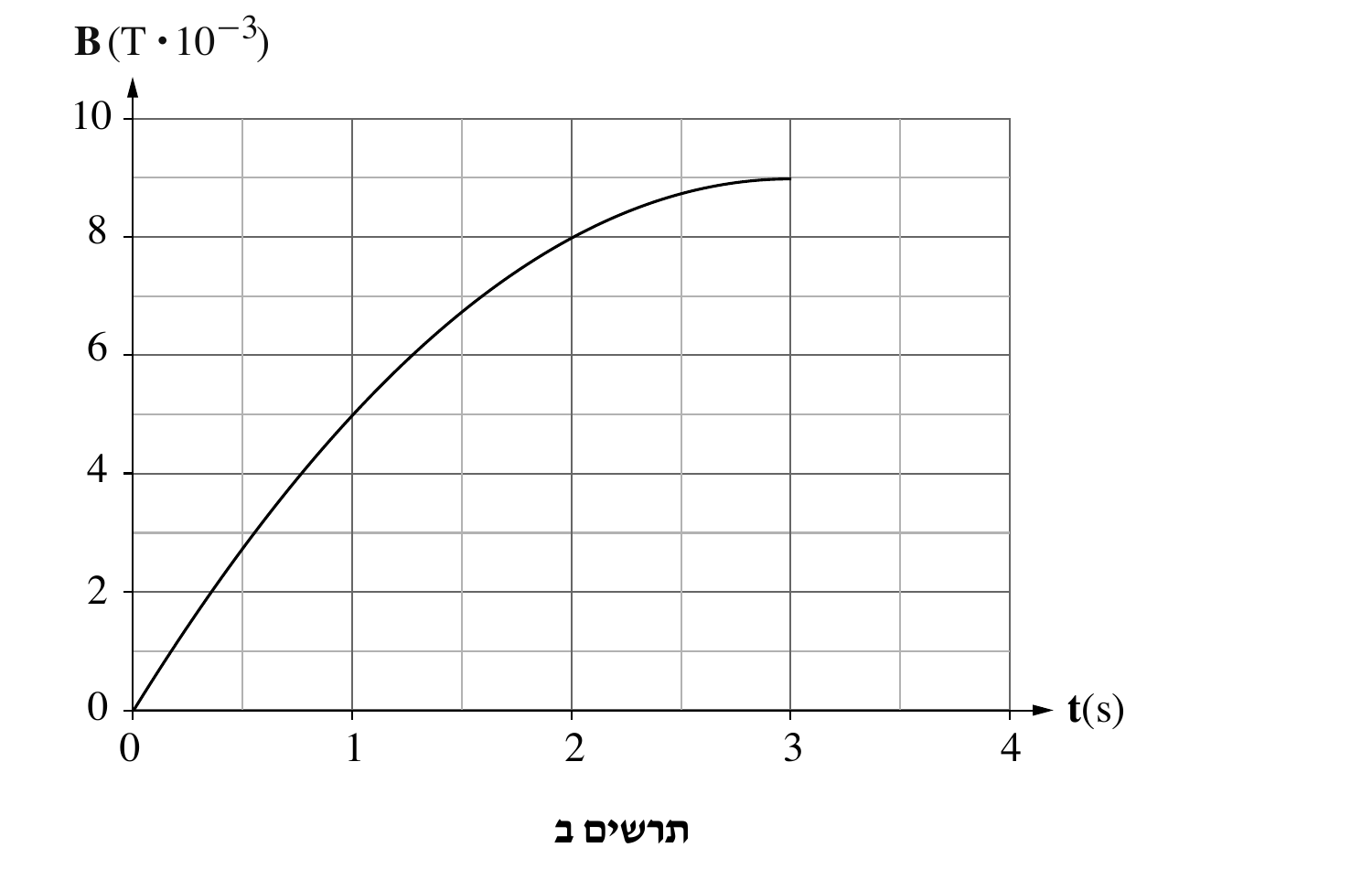

בתרשים ב מוצג גרף המתאר את עוצמת השדה המגנטי, B, כפונקציה של הזמן, t, החל מרגע t=0 עד רגע t=3.0s. הייצוג האלגברי של העקומה הוא B=(6t-t²)·10^-3.
מסגרת ריבועית, אורך צלע 9m, עשויה מתיל שהתנגדותו הסגולית ρ=1.5×10^-6 Ωm, שטח חתך 5mm²
שדה מגנטי אחיד בפרק הזמן 0<t≤3s, כיוונו החוצה מן הדף, מאונך למישור המסגרת
B(t)=(6t-t²)×10^-3 T עבור 0≤t≤3.0s (הייצוג האלגברי של הגרף בתרשים ב)
זווית ההטיה α של המסגרת ביחס לשדה (נתון לסעיף ה, ראו תרשים ג)
חשבו את התנגדות התיל.
(1) הסבירו מדוע עבר זרם במסגרת מרגע t=0 עד רגע t=3.0s. (2) תלמיד מדד את עוצמת הזרם במסגרת ברגע t=0.5s וברגע t=2.5s. באיזו משתי המדידות הייתה עוצמת הזרם גדולה יותר? נמקו את תשובתכם.
קבעו את כיוון הזרם במסגרת (עם כיוון השעון או נגדו) במשך שלוש השניות הראשונות. נמקו את תשובתכם.
חשבו את עוצמת הזרם בתיל ברגע t=2.0s.

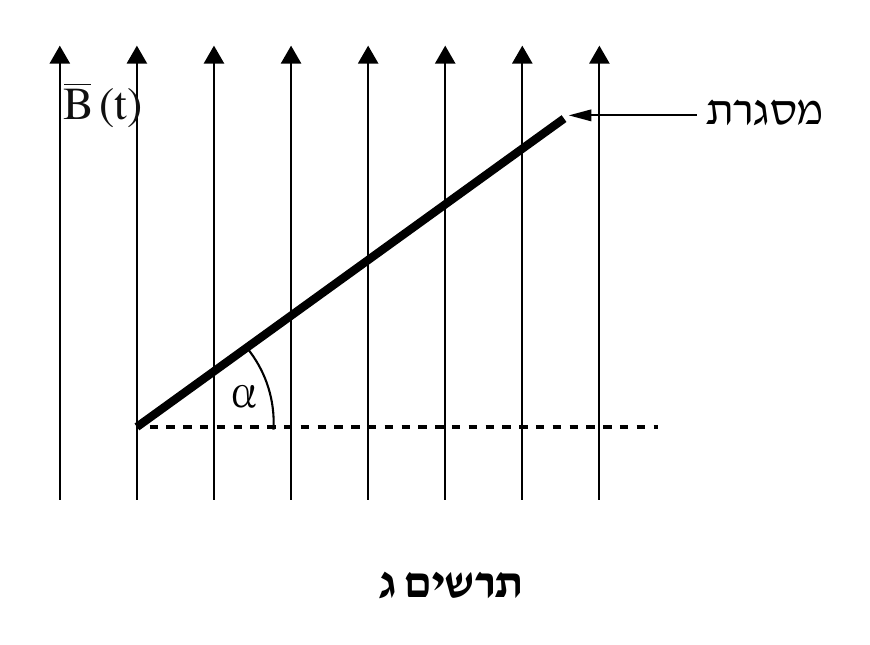

הטו את המסגרת בזווית α ביחס לשדה המגנטי (ראו מבט מן הצד בתרשים ג). הפעילו את השדה המגנטי פעם נוספת מן הרגע t=0 לפי הגרף המתואר בתרשים ב וחזרו על המדידות.
סעיף ה. קבעו אם ברגע t=2.0s (כאשר המסגרת נטויה) עוצמת הזרם גדולה מעוצמת הזרם שחישבתם בסעיף ד, קטנה ממנה או שווה לה.
