כתבו את הפתרון על שלושת דפי השאלון המצורפים.

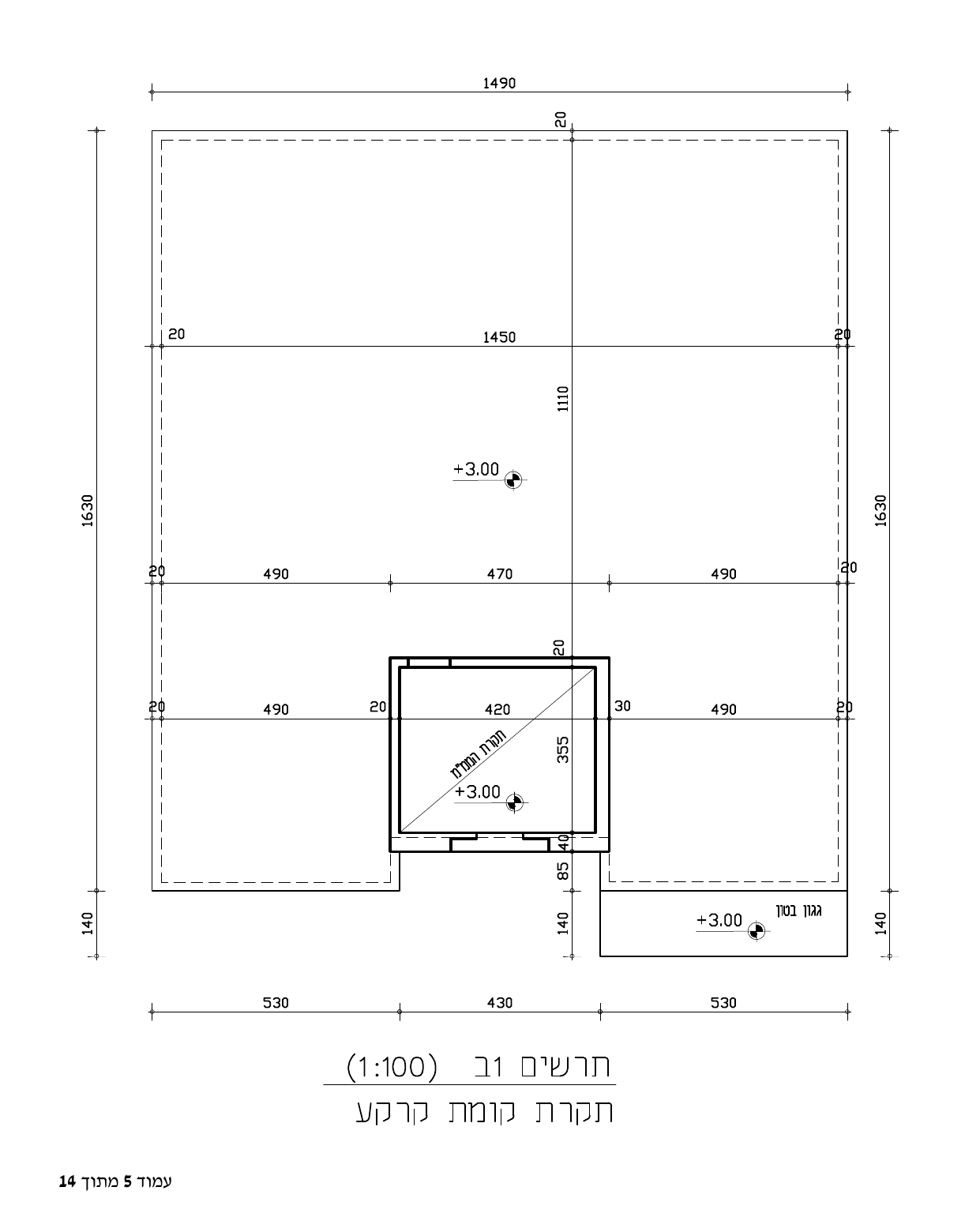

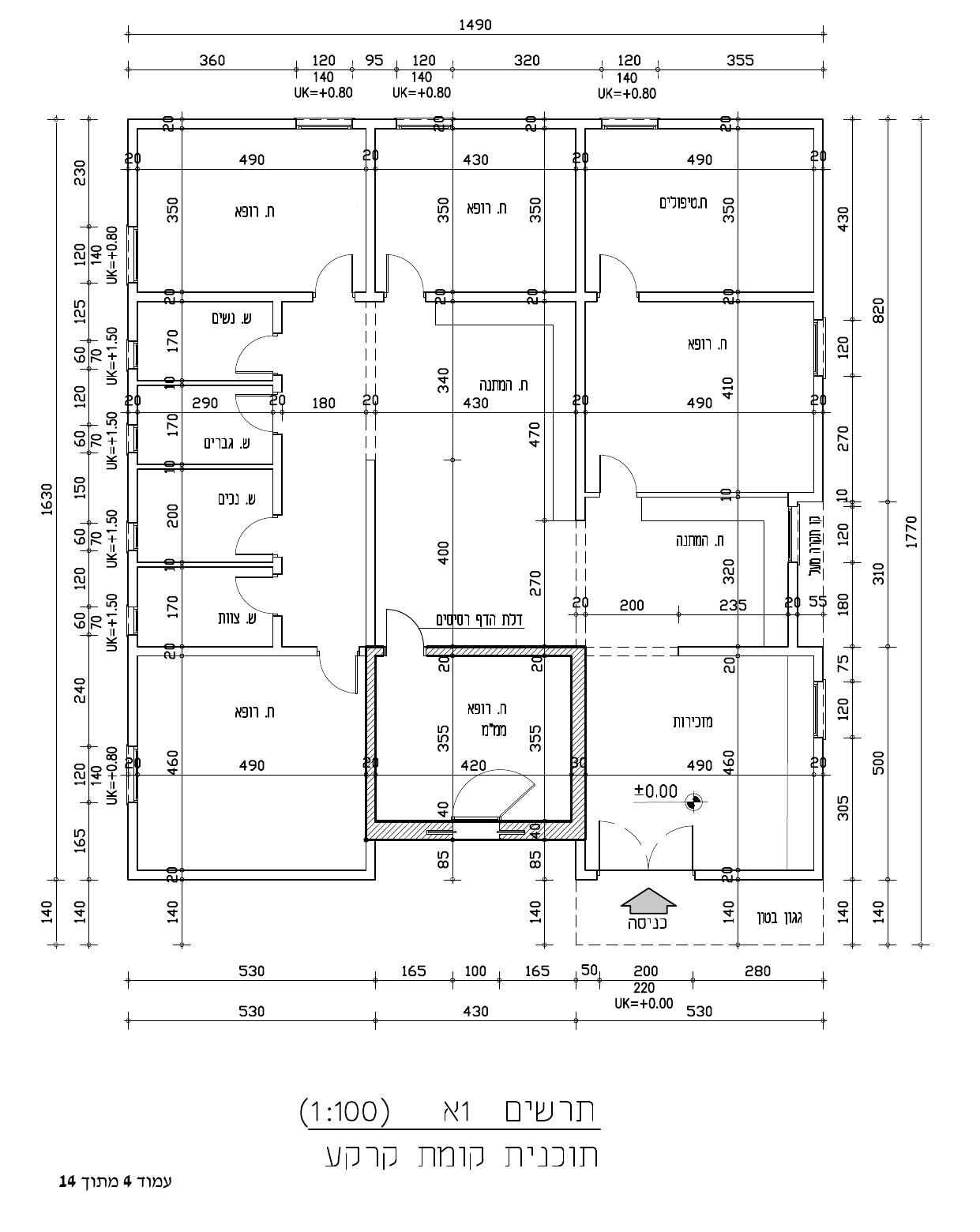

תרשימים 1א ו-1ב מציגים את תוכניות הקרקע והתקרה של מבנה מרפאה. עובי תקרת הממ"מ כעובי התקרה ואין צורך לחשב אותו. למעט קירות הממ"מ, הקירות מבלוקים.
מידות כל העמודים 20/40 ס"מ והם יכולים לבלוט מהמחיצות.
מותר לתכנן קורות תחתונות או עליונות מבלי לפגוע בתכנון האדריכלי.
(א)סמנו ומספרו את עמודי קומת הקרקע בתרשים 1א, והעתיקו אותם עם מספריהם לתרשים 1ב.
(ב)בחרו את סוג התקרה ואת כיוון המתיחה היעילים ביותר ונמקו את בחירתכם.
(ג)סרטטו על גבי תרשים מספר 1ב, את הקורות הראשיות, הפנימיות וההיקפיות.
סרטטו את הסכמות הסטטיות של התקרה, כולל המפתחים. חלקו את התקרה לאזורים ותנו שם לכל קורה ראשית ולכל סכמה של תקרה.
סרטטו את הסכמות הסטטיות של התקרה, כולל המפתחים. חלקו את התקרה לאזורים ותנו שם לכל קורה ראשית ולכל סכמה של תקרה.
(ד)סרטטו בשאלון את הסכמות הסטטיות של התקרה והסכמות הסטטיות של כל הקורות הראשיות שבחרתם, כולל את שם הסכמה, שמות הסמכים והמפתחים.
(ה)הערכו את העובי המינימלי של התקרה וסרטטו את החתך שלה בשאלון.
שימו לב! אין צורך לבצע חישוב מדויק לפי ת"י 466, אלא לחשב את הגובה המשוער בלבד של התקרה.
שימו לב! אין צורך לבצע חישוב מדויק לפי ת"י 466, אלא לחשב את הגובה המשוער בלבד של התקרה.
(ו)הסבירו מה קובע את עובי התקרה שבחרתם: המרחק בין העמודים או המרחק בין הקורות? נמקו את תשובתכם.
