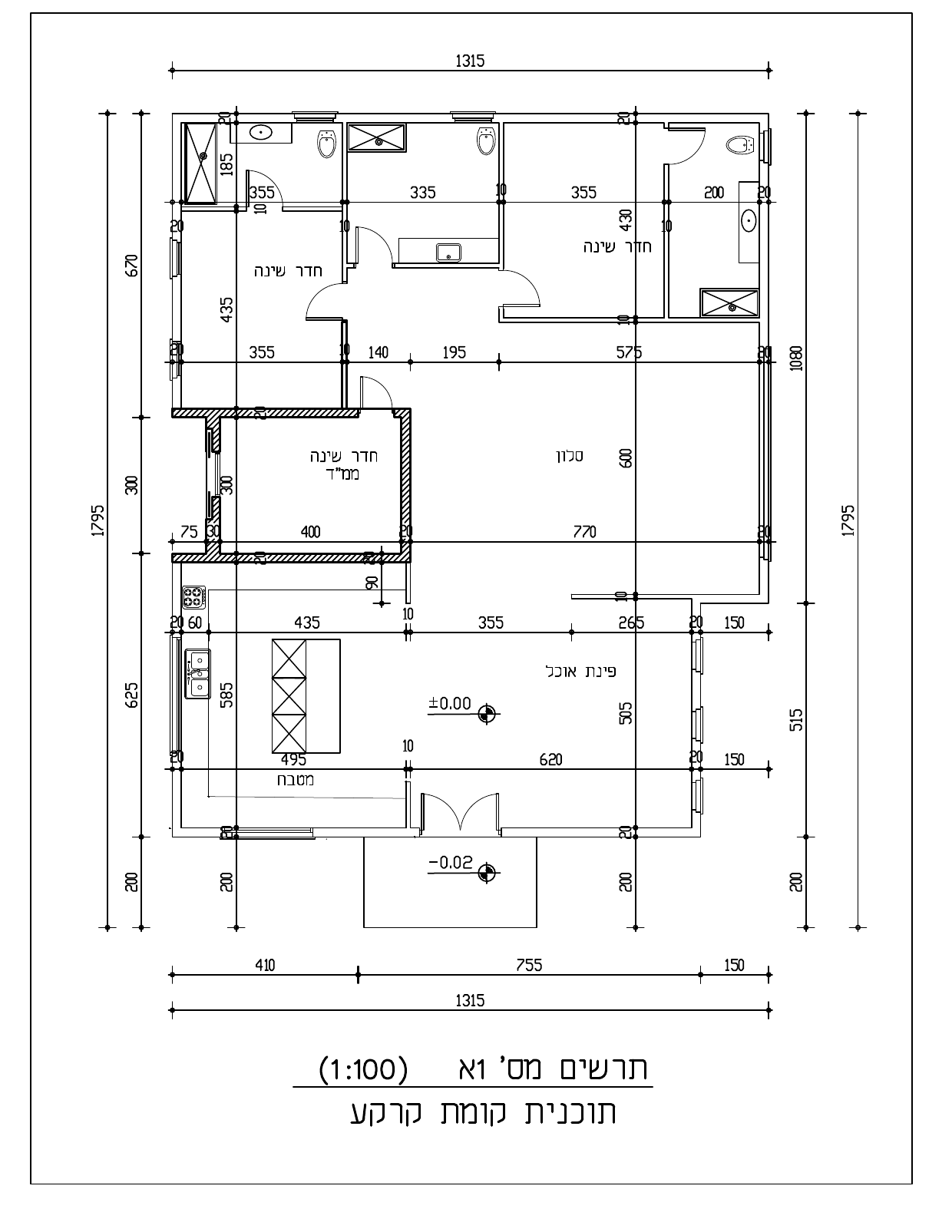

בתרשים מספר 1א' מסורטטת תוכנית קומת קרקע בבית מגורים צמוד קרקע

החליטו על מיקום העמודים בהיקף הבית ובתוך שטח הדירה.

סמנו בתרשים מספר 1א' את מיקום העמודים שבחרתם.

סרטטו את העמודים בקנ"מ 1:100. מספרו את כל העמודים.

ראו תרשים 1א' בשאלה למעלה (תוכנית קומת קרקע).

העתיקו לתרשים מספר 1ב' את העמודים שסימנתם בתרשים מספר 1א', בקנ"מ 1:100 כולל מספור העמודים.

קבעו את כיוון המתיחה של התקרה ובחרו את סוג התקרה היעיל ביותר. נמקו את בחירתכם.

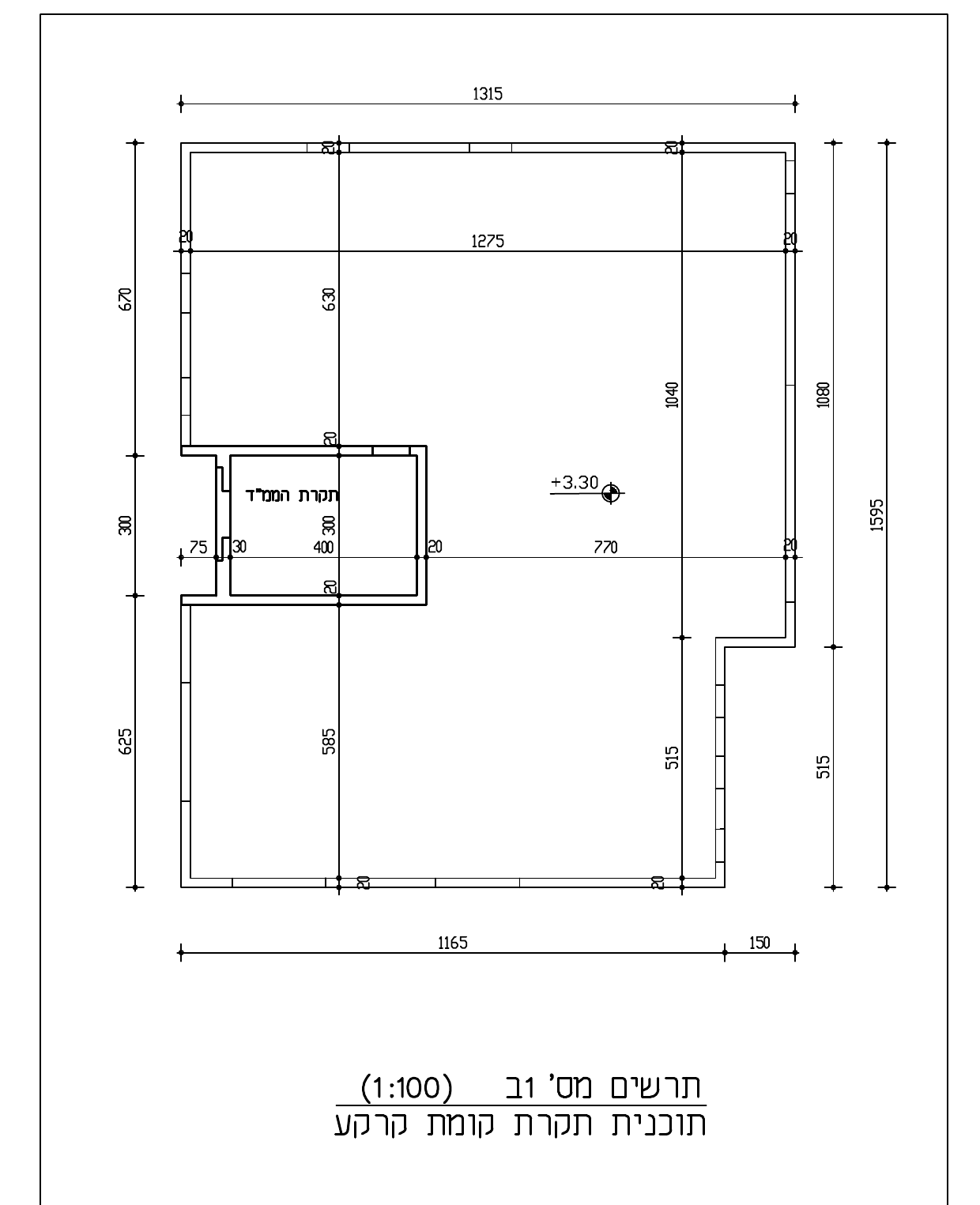

ראו תרשים 1ב' בשאלה למעלה (תוכנית קומת התקרה).

על גבי תרשים מספר 1ב', סרטטו את הקורות הפנימיות שבחרתם (הקפידו לסרטט את ציר הקורות).

חלקו באופן ברור את התקרה לאזורים עם סכמות סטטיות מתאימות ותנו שם לכל סכמה סטטית.

סרטטו במחברת את הסכמות הסטטיות של התקרה.

סרטטו במחברת את הסכמות הסטטיות של הקורות הפנימיות.

על פי הסכמות הסטטיות שקבעתם, בחרו את Lo שעל פיו הייתם מתכננים את עובי התקרה.

אם בחרתם לתכנן תקרת צלעות – נתון שרוחב הצלע הוא 16 ס"מ.

חשבו את העובי המינימלי של התקרה על פי שיקולי הכפף לפי ת"י 466.

סרטטו את חתך התקרה עם העובי שחישבתם.

חשבו את העומס המועבר מהתקרה לכל קורה פנימית שבחרתם (ללא משקל עצמי של הקורה).

חשבו את הרוחב המינימלי של כל קורה פנימית שבחרתם על פי שקולי הכפף לפי ת"י 466.

אם העומס בשדה מסוים אינו אחיד, ניתן לחשב את רוחב הקורה לפי העומס הגדול בשדה.

על גבי תרשים מספר 1ב' רשמו את ממדי הקורות הפנימיות שחישבתם.

על גבי תרשים מספר 1ב' סרטטו את פרטי הזיון העקרוניים לתקרה. ציינו אם הברזל עליון או תחתון.
