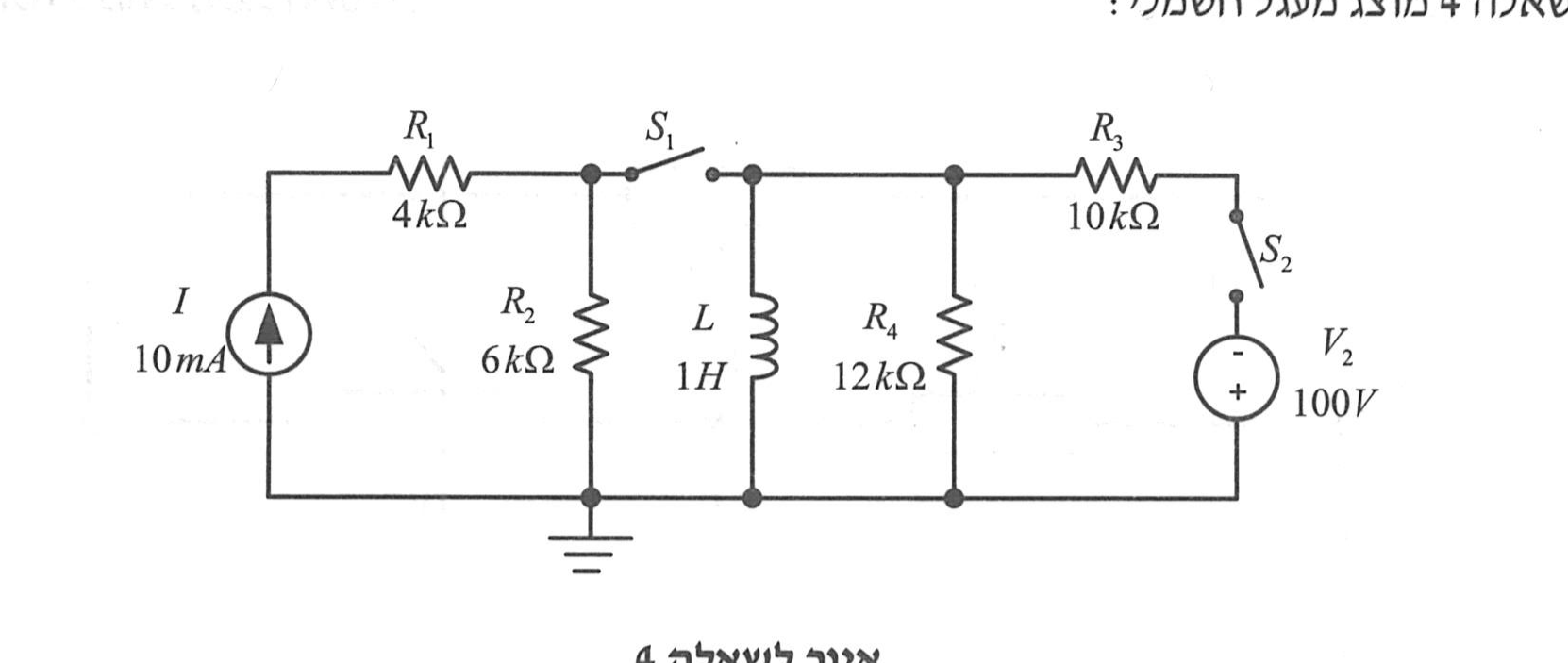

באיור לשאלה 4 מוצג מעגל חשמלי.

מפסק $S_1$ נסגר בזמן $t=0$. חשבו את:

1. המתח ההתחלתי על הדקי הסליל $V_L\left(0^{+}\right)$.
2. הזרם שעובר דרך הסליל במצב המתמיד.

לאחר גמר תופעות המעבר שלאחר סגירת מפסק $S_1$ מפסק $S_2$ נסגר. חשבו את:

1. המתח ההתחלתי על הדקי הסליל.
2. הזרם שעובר דרך הסליל במצב המתמיד.

לאחר סיום כל תופעות המעבר שלאחר סגירת מפסק $S_2$ המפסק $S_1$ נפתח. חשבו את:

1. המתח ההתחלתי על הדקי הסליל.
2. הזרם שעובר דרך הסליל במצב המתמיד.
