הארקות והגנה בפני חשמול›טיפול בנקודת הכוכב ברשתות מתח גבוה

בתחנת משנה במרכז הארץ ( $f = 50 H z$ ), נקודת הכוכב במשני של שנאי ההספק ממתח עליון/מתח גבוה מבודדת. השנאי מזין את רשת החלוקה אשר בחלקה היא רשת עילית ובחלקה רשת כבלים תת קרקעית. קיבול הרשת העילית לכל פאזה כ- $0.009 \times 1 0^{- 6} \frac{F}{k m}$ והקיבול של רשת הכבלים לכל פאזה כ- $170 \times 1 0^{- 9} \frac{F}{k m}$ .

לפניך אורכים של הרשתות השונות עבור כל מעגל:

(טבלה לשאלה 7)

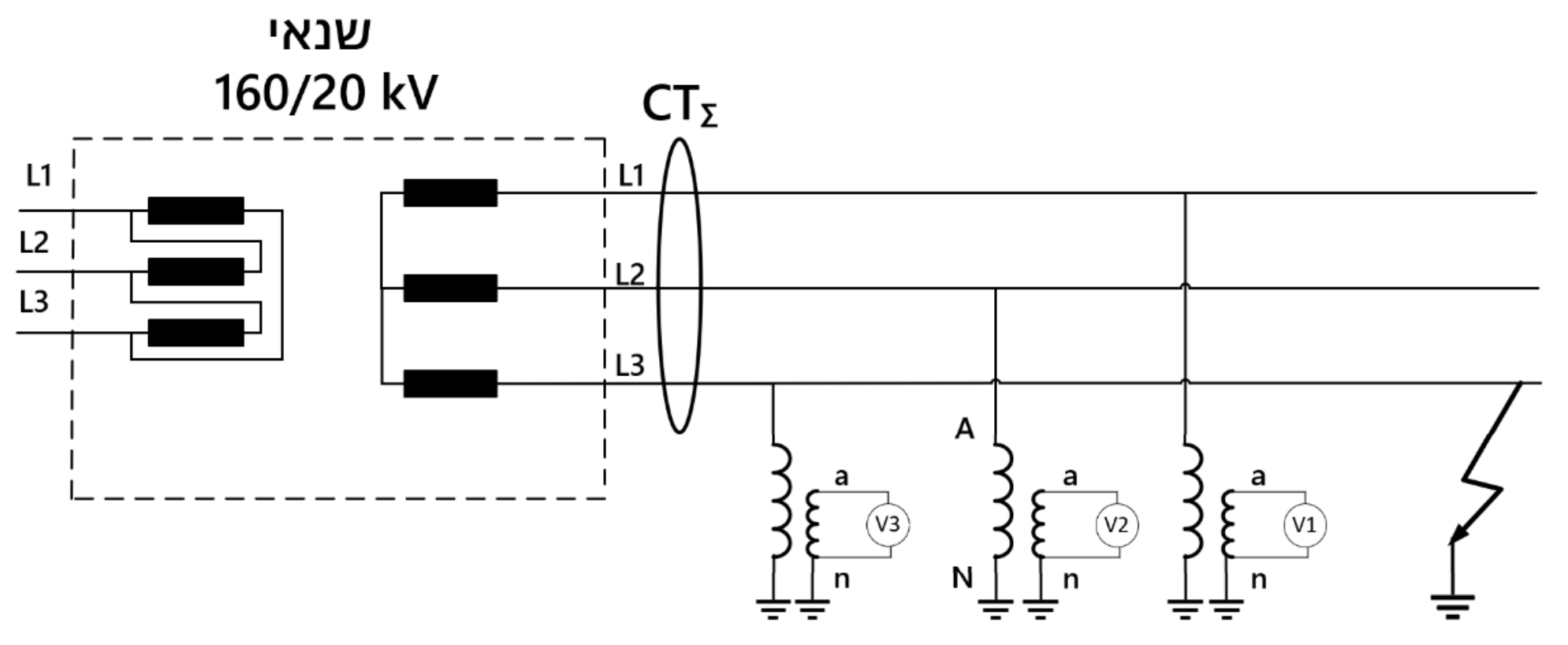

מתח הרשת הנקוב הוא $20 k V$ . יש להיעזר באיור המצורף.

סעיף א

חשבו מהו גודל הזרם הקיבולי בפאזה L2 במצב תקין של הרשת.

סעיף ב

במצב קצר חד פאזי בין פאזה L3 לאדמה, חשבו מהו גודל הזרם הקיבולי אשר יימדד בפאזה L1.

סעיף ג

במצב קצר חד פאזי בין פאזה L3 לאדמה, חשבו מהו גודל הזרם הקיבולי אשר יימדד בשנאי זרם $C T_{Σ}$ .

סעיף ד

במצב קצר חד פאזי בין פאזה L3 לאדמה, מה יהיה גודל המתח בין הדקים A-N של שנאי המתח?

סעיף ה

שנאי המתח הם עם יחס השנאה של $\frac{20/ 3}{0.11/ 3}$ , במצב קצר חד פאזי בין פאזה L3 לאדמה מה יהיה המתח שימדד במד המתח V1?
