אלקטרומגנטיות›מעגלים מגנטיים

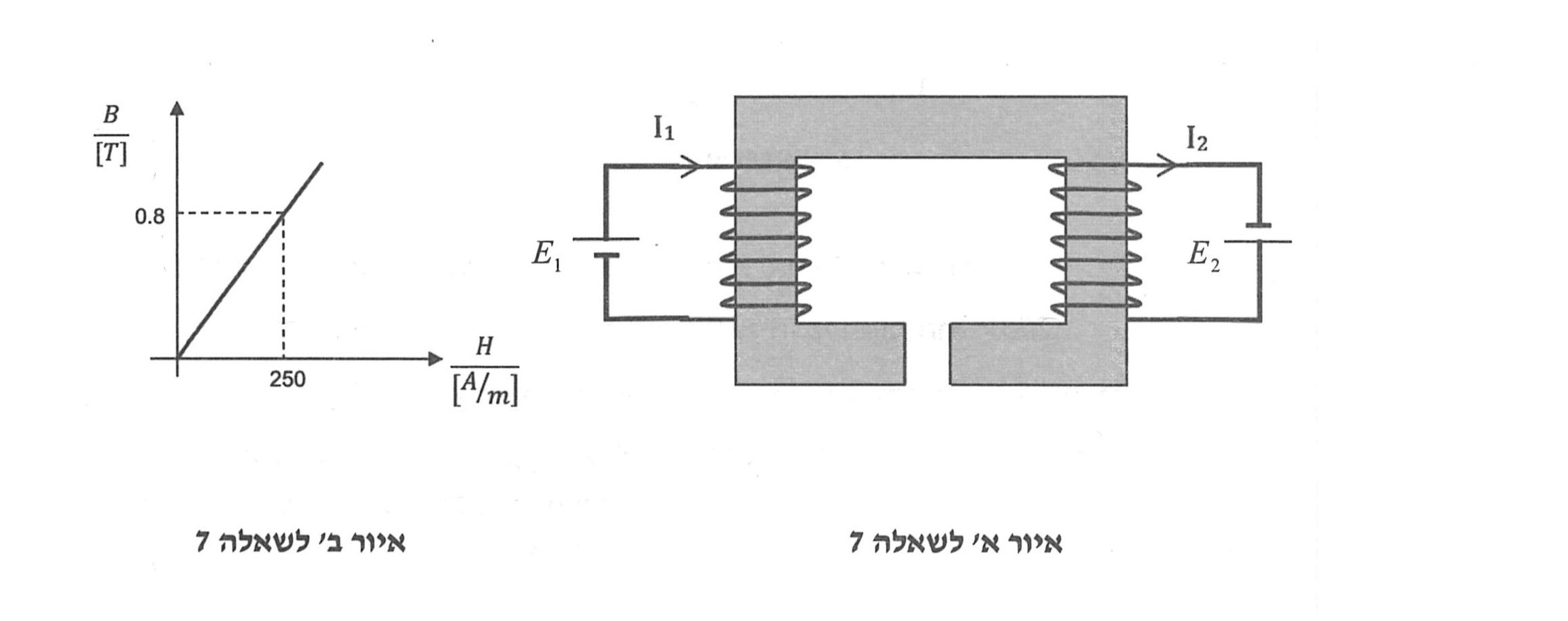

באיור א' לשאלה 7 מוצגים שני סלילים הכרוכים על אותו גרעין פרומגנטי. בגרעין קיים חריץ אוויר.

האורך הממוצע של מסלול השטף בגרעין הוא $240 mm$ ושטח החתך של הגרעין הוא $1.2 c m^{2}$ . אורך חריץ האוויר הוא $g = 0.6 \cdot 1 0^{- 3} m$ . בסליל 1 יש 400 כריכות והתנגדותו $10 Ω$ . הסליל מחובר למתח ישר DC שגודלו $5 V$ . בסליל 2 יש 500 כריכות והוא בנוי ממוליך נחושת שאורכו $100 m$ ושטח החתך שלו הוא $0.3 m m^{2}$ . ההתנגדות הסגולית של נחושת: $ρ = 0.018 Ω \cdot m m^{2} / m$ . סליל 2 מוזן ממתח של $12 V$ . באיור ב' לשאלה 7 נתון עקום המגנוט של החומר הפרומגנטי של הליבה.

סעיף א

מהי החלחלות היחסית $μ_{r}$ של החומר הפרומגנטי?

סעיף ב

סרטטו רשת חשמלית אנלוגית למעגל המגנטי וקבעו את קוטביות הכוח המגנטו-מוטורי שנוצר בכל אחד מהסלילים.

סעיף ג

מהו גודל השטף בליבה ומה כיוונו?

סעיף ד

מהי ההשראות ההדדית בין הסלילים? נתון שמקדם הצימוד מלא $K = 1$ .

סעיף ה

אחד הסלילים חובר למתח חילופין של $60 V$ , בתדירות של $100 H z$ ובזווית מופע אפס. הסליל השני בריקם (נתק בין הדקיו). חשבו את שיעור הזרם הזורם דרך הסליל המחובר למקור המתח (גודל וזווית).
