זרם ישר›משפטי רשת

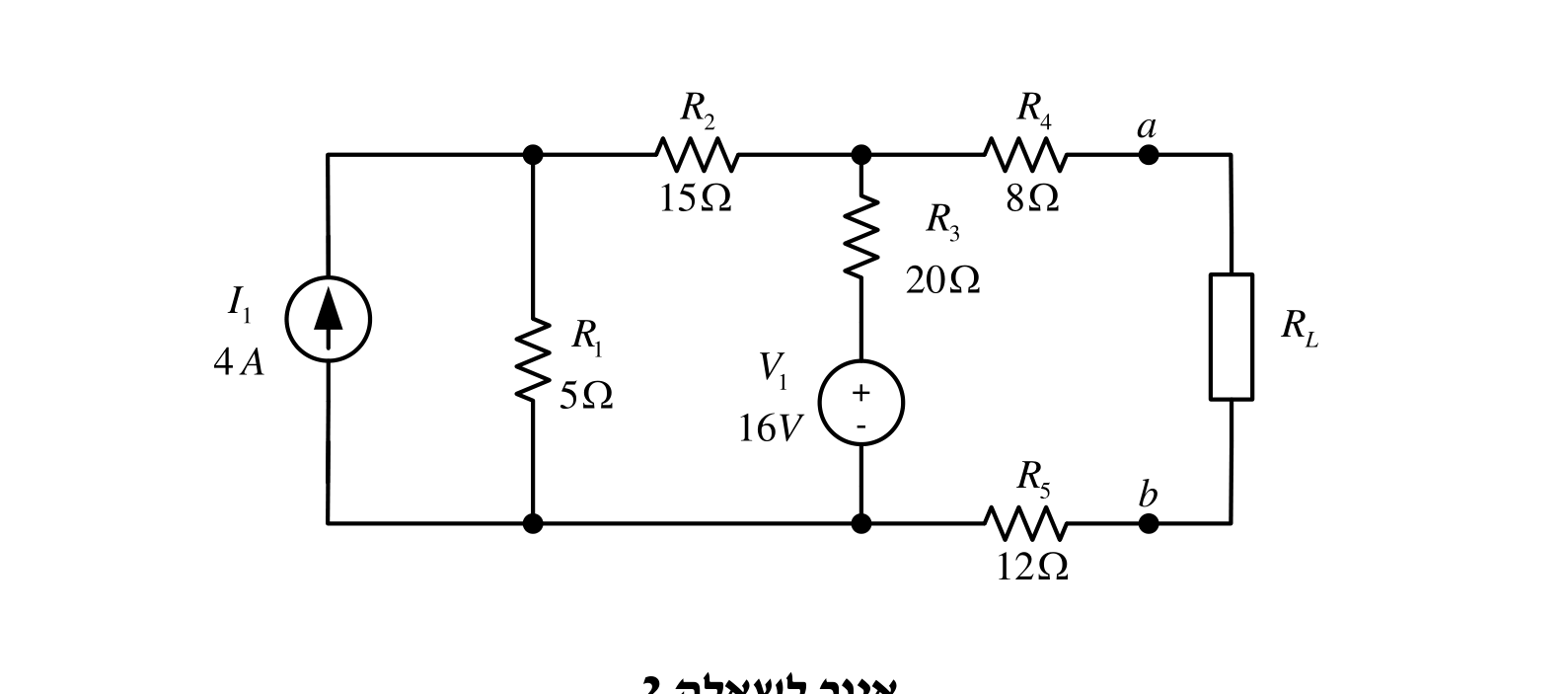

באיור לשאלה 2 מוצג מעגל חשמלי:

סעיף א

סרטטו את מעגל התמורה של נורטון עבור הנגד $R_{L}$ המחובר בין הנקודות a ו-b.

סעיף ב

מה צריך להיות ערך הנגד $R_{L}$ כדי שיתפתח בו הספק מרבי?

סעיף ג

חשבו את ההספק המרבי שנמסר לנגד $R_{L}$ .
