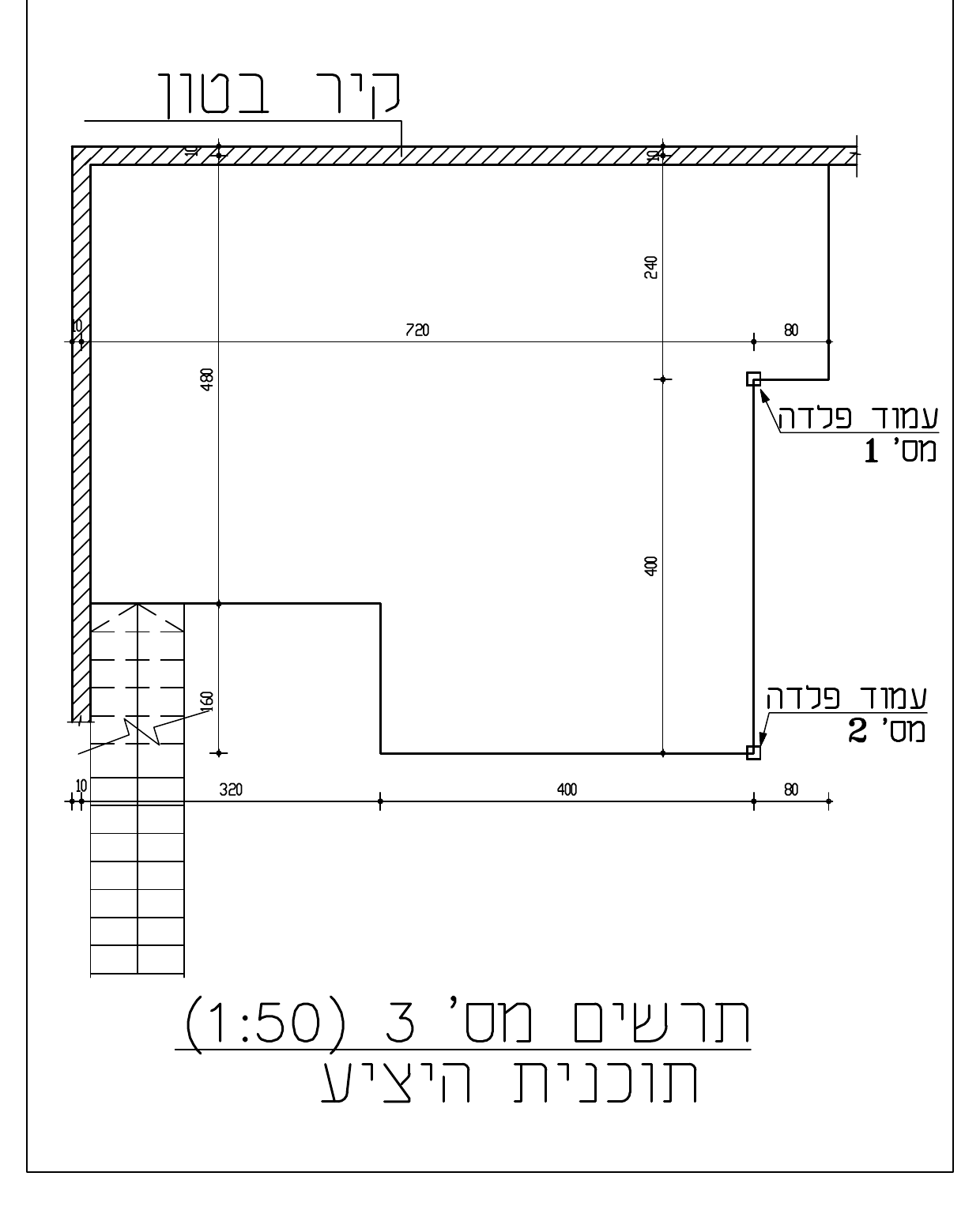

בתרשים מספר 3 מסורטטת תוכנית של יציע במבנה המשמש כמשרד.
בתרשים מספר 3 מסורטטת תוכנית של יציע במבנה המשמש כמשרד.
היציע נסמך על קירות הבטון המסורטטים בתרשים ועל שני עמודים ריבועיים מסוג R.H.S.150/150 (t=10mm), המסומנים. הינכם מתבקשים להוסיף עמוד אחד נוסף מאותו פרופיל, אשר את מיקומו עליכם לקבוע כחלק מהפתרון הסטטי של היציע.
רצפת היציע עשויה מלוחות עץ הנשענים על קורות פלדה. המרחק המרבי בין קורות הפלדה לא יעלה על 80 ס"מ. אין צורך לתכנן את לוחות העץ.
העומס הכולל לתכנון היציע (כולל משקלו העצמי והעומס השימושי על היציע) הוא: 750 ק"ג למ"ר (7.5 ק"נ למ"ר).
מהלך המדרגות אינו נשען על היציע ואין להתחשב בו בפתרון השאלה.
חובה לציין את היחידות בכל חישוב. אי-ציון היחידות יפחית ניקוד.
מקמו על תרשים מס' 3 עמוד אחד נוסף כך שיתרום לסכמה סטטית יציבה. נמקו את בחירת מיקום העמוד.
ראו תרשים 3 בשאלה למעלה (תוכנית היציע).
על תרשים מס' 3 סרטטו קורות נושאות ראשיות וקורות נושאות משניות.
נמקו מדוע בחרתם בכיווני הקורות הראשיות ובכיווני הקורות המשניות בכל חלק של היציע.
סרטטו במחברת הבחינה סכמות סטטיות של כל הקורות המשניות והראשיות.
הסכמות יכללו את שם הקורה, את שמות הסמכים, את מפתח הקורה ואת העומס הפועל על הקורה.
