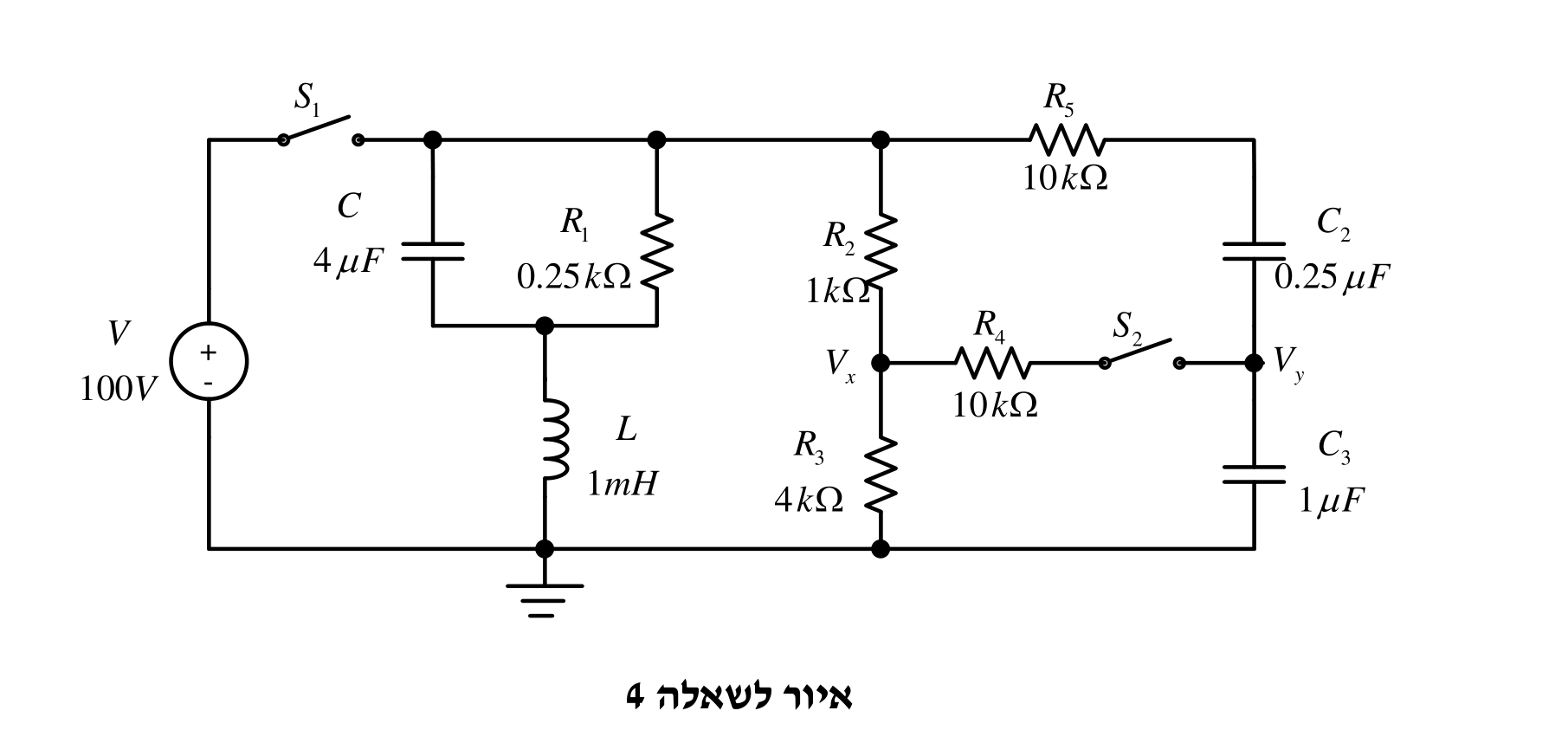

באיור לשאלה 4 מוצג מעגל חשמלי:

בזמן $t=0[s]$ סוגרים את המפסק $S_1$. חשבו את:

1. המתחים $V_x$ ו-$V_y$ ביחס לאדמה מיד לאחר סגירת המפסק $S_1$.
2. המתחים $V_x$ ו-$V_y$ ביחס לאדמה במצב המתמיד (בתום תופעות המעבר).
3. הזרם שעובר דרך הסליל במצב המתמיד.

בתום תופעות המעבר שלאחר סגירת המפסק $S_1$ סוגרים את המפסק $S_2$. חשבו את:

1. הזרם שעובר דרך המפסק $S_2$ מיד לאחר סגירתו.
2. המתחים $V_x$ ו-$V_y$ ביחס לאדמה במצב המתמיד.
3. הזרם שעובר דרך המפסק $S_2$ במצב המתמיד.
