זרם חילופין›תהודה במעגלי זרם חילופין

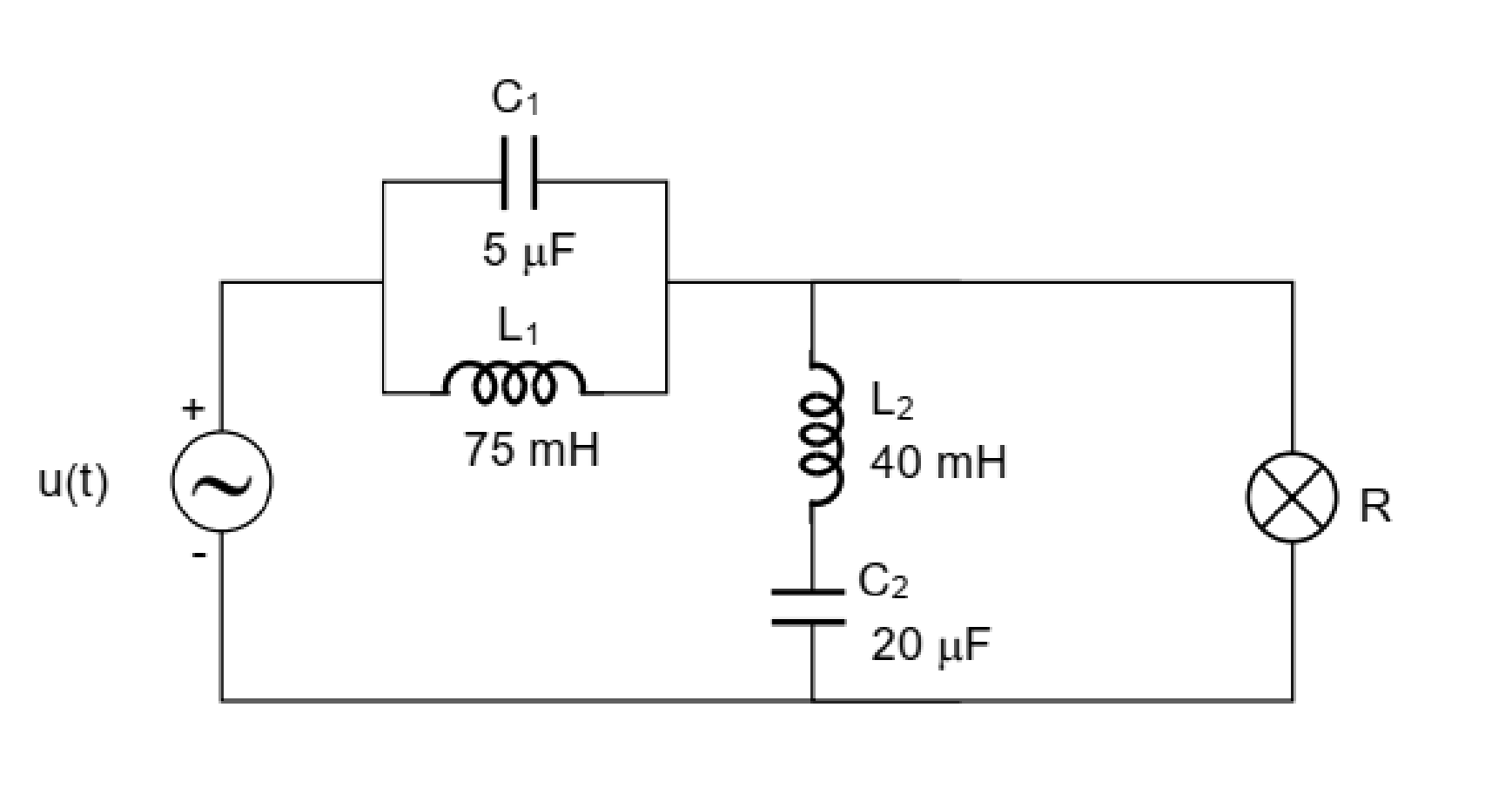

באיור לשאלה 6 מוצג מעגל הפועל בזרם חילופין. משוואת מתח המקור בתלות בזמן נתונה בביטוי:

$u (t) = 90 \cdot 2 sin (ω t - \frac{π}{6}) [V]$

במעגל מחוברת נורה R בעלת ערכים נקובים: $20 V / 40 W$ .

סעיף א

באילו שני תדרים הנורה לא תאיר? הסבירו ונמקו את דרך הפתרון.

סעיף ב

עבור התדירות הנמוכה מבין שני התדרים, חשבו את הזרם שמספק המקור.

סעיף ג

משנים את תדר המקור ל- $318.31 H z$ . חשבו את ההספקים – הפעיל, ההיגבי והנדמה – המתפתחים במקור המתח, והציגו את משולש ההספקים.

סעיף ד

מהו ערך הזרם הזורם דרך הנורה בתדר הנתון בסעיף ג'? רשמו בהצגה פולארית, גודל וזווית מופע.
