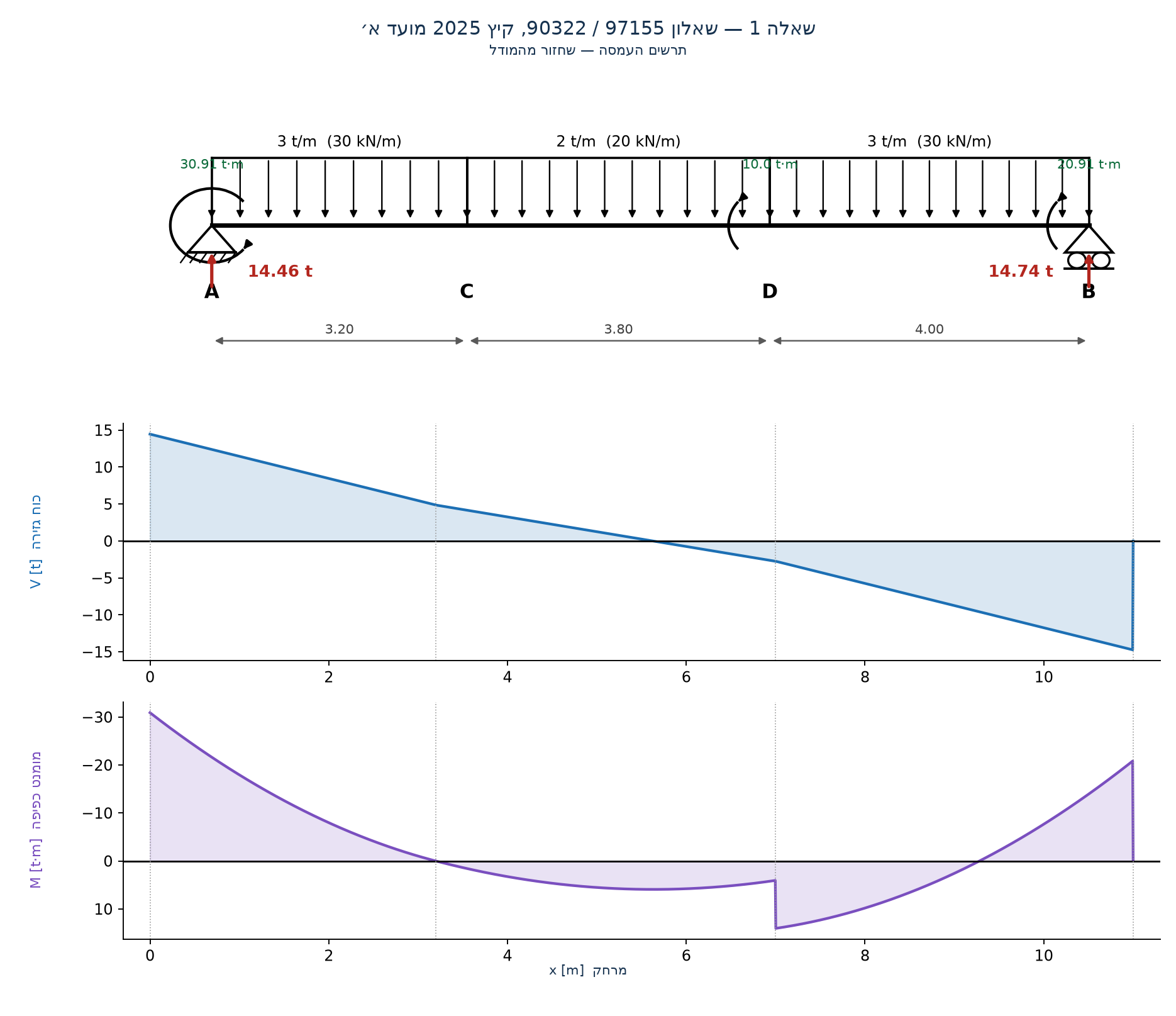

בתרשים מספר 1 מסורטטת קורת פלדה (המידות בתרשים הן במטרים).

בתרשימים 1א, 1ב מסורטטים שני חתכים אופייניים לקורה (הנתונים בתרשים הם במילימטרים).

תרשים מספר 1

בנקודות A, B, D יש מומנט מרוכז.

המאמץ המותר בפלדה, ללחיצה ולמתיחה, הוא 160 מגפ"ס (1600 ק"ג לסמ"ר).

חובה לציין את היחידות של כל חישוב!!! אי-ציון היחידות יוריד נקודות.

(א)חשבו את התגובות בסמכים A, B.
(ב)חשבו וסרטטו את מהלך כוחות הגזירה לאורך הקורה.
(ג)חשבו וסרטטו את מהלך המומנטים לאורך הקורה.
(ד)נתון שהמומנט המקסימלי בקורה הוא מומנט שלילי וגודלו M = -310 kN·m (-31.0 t·m).

עבור החתך המסורטט בתרשים מספר 1א חשבו:
- Wx — מומנט ההתנגדות הדרוש כך שמאמץ הכפיפה לא יעלה על המאמץ המותר.
- H — הגובה הדרוש כך שמאמץ הכפיפה לא יעלה על המאמץ המותר.
(ה)בהנחה שהגובה הוא H = 36 ס"מ, חשבו עבור החתך שבתרשים 1א:
- Wx — מומנט ההתנגדות הקיים.
- Ix — מומנט האינרציה הקיים.
- את מאמץ הכפיפה הקיים (הקפידו לרשום איפה יש מתיחה ואיפה יש לחיצה).
(ו)עבור החתך המסורטט בתרשים מספר 1ב חשבו:
- Wx — מומנט ההתנגדות הדרוש כך שהמאמץ לא יעלה על המאמץ המותר.
- H — הגודל הדרוש כך שהמאמץ לא יעלה על המאמץ המותר.
