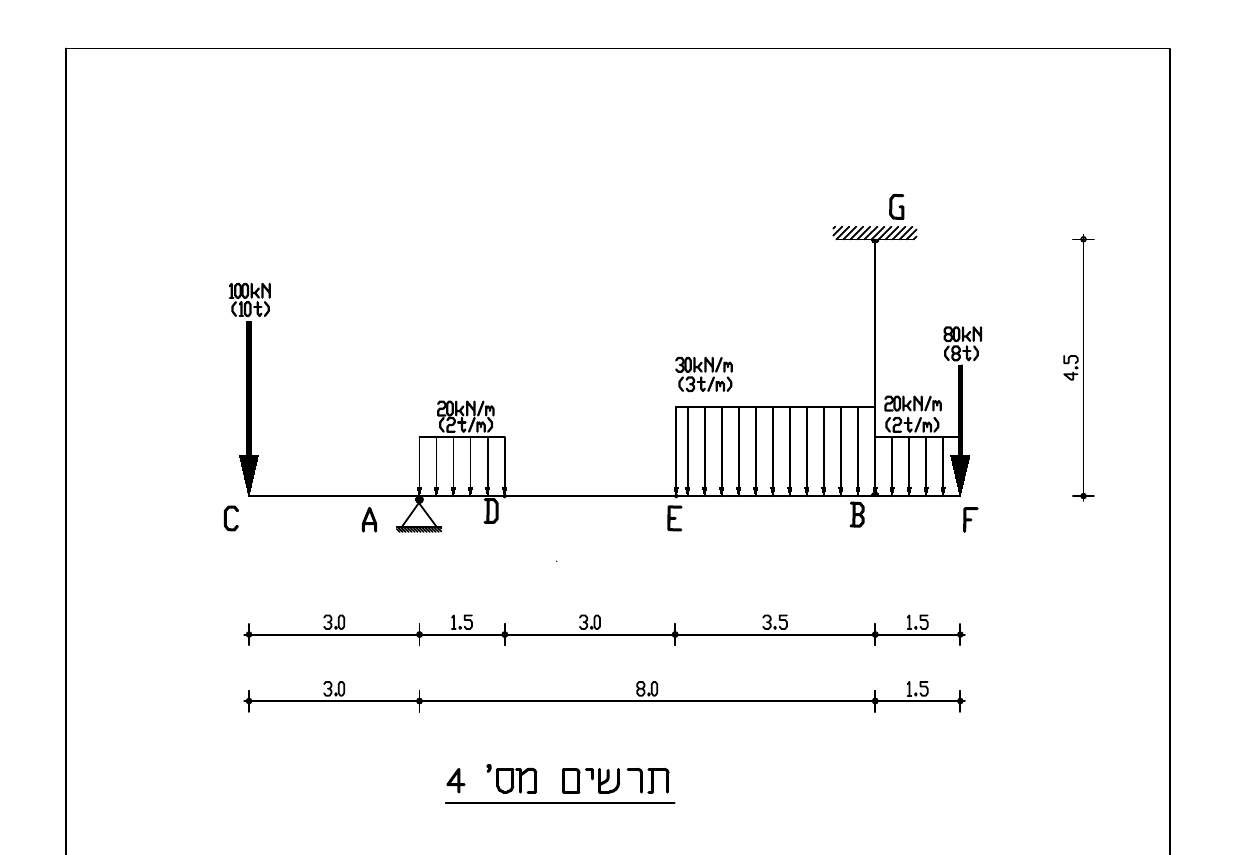

בתרשים מספר 4 מסורטטת קורת פלדה העמוסה בשלושה עומסים מחולקים, ובכוחות מרוכזים בנקודות C ו-F (המידות הן במטרים).
הקורה עשויה מפרופיל פלדה IPE 500 ונשענת על סמך A ועמוד פלדה BG.
העמוד עשוי מפרופיל פלדה R.S.H. 100/100(t=6.3mm).
בפתרון השאלה יש להזניח את משקלה העצמי של הקורה.
המאמץ המותר בפלדה – 160MPa (1600 kg/cm2).
חובה לציין את היחידות בכל חישוב. אי-ציון היחידות יפחית ניקוד.
(א)חשבו את התגובות בסמך A ובעמוד BG וקבעו אם העמוד במתיחה או בלחיצה.
(ב)חשבו וסרטטו את מהלך כוחות הגזירה לאורך הקורה.
(ג)חשבו וסרטטו את מהלך מומנט הכפיפה לאורך הקורה.
(ד)נתון שהמומנט המקסימלי בקורה הינו מומנט שלילי השווה ל -300 kN*m ( -30 tm).
חשבו את המאמץ המקסימלי הקיים בקורה ורשמו היכן הקורה במתיחה והיכן היא בלחיצה, נמקו תשובתכם.
ציינו האם המאמץ המקסימלי נמצא בטווח המאמץ המותר.
חשבו את המאמץ המקסימלי הקיים בקורה ורשמו היכן הקורה במתיחה והיכן היא בלחיצה, נמקו תשובתכם.
ציינו האם המאמץ המקסימלי נמצא בטווח המאמץ המותר.
