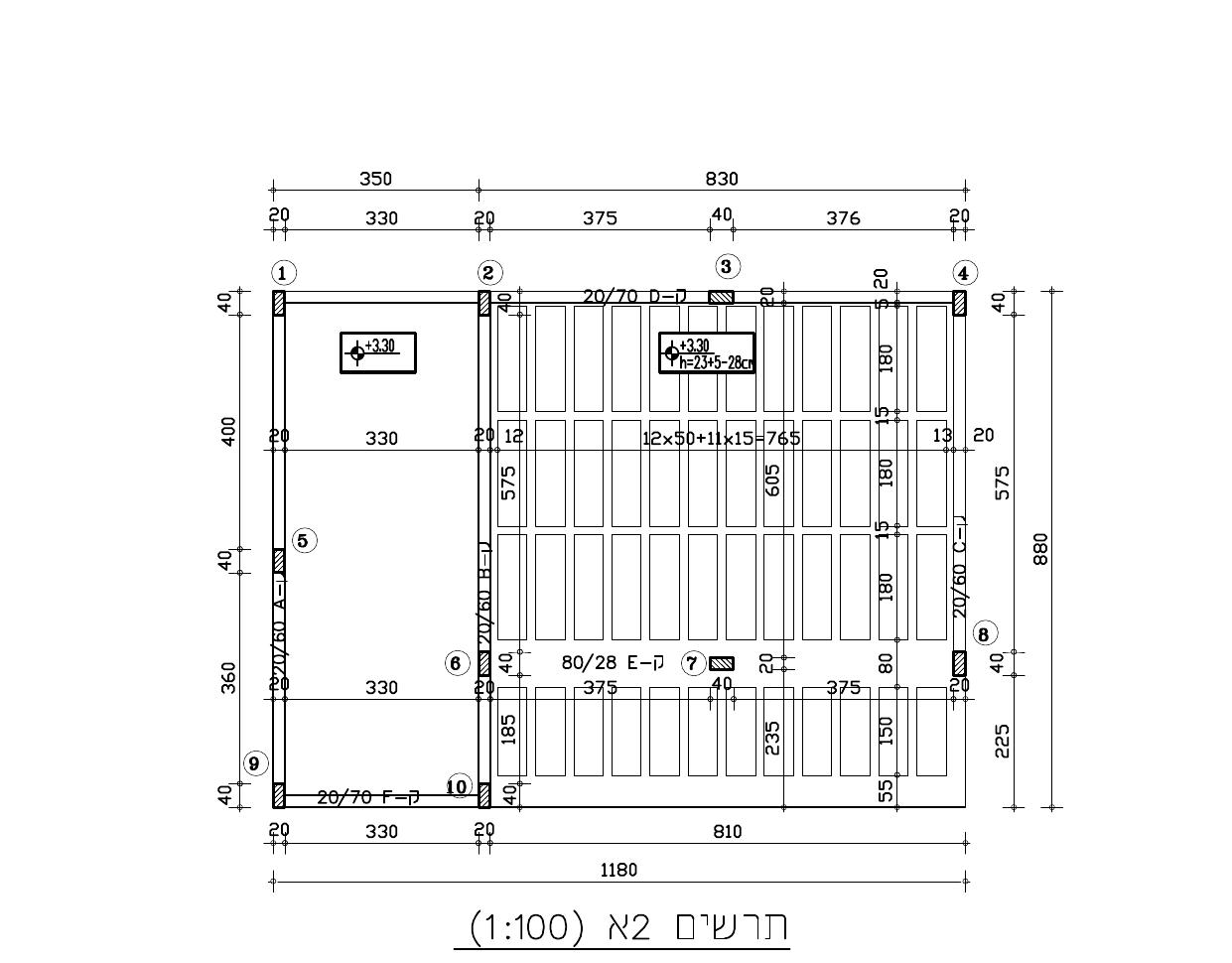

בתרשים מספר 2א מסורטטת תוכנית תקרת קורה של חנות שכונתית הכוללת תקרת צלעות ותקרה מקשית חד כיוונית. התקרות בעובי שונה.
בתרשים מספר 2א מסורטטת תוכנית תקרת קורה של חנות שכונתית הכוללת תקרת צלעות ותקרה מקשית חד כיוונית. התקרות בעובי שונה.

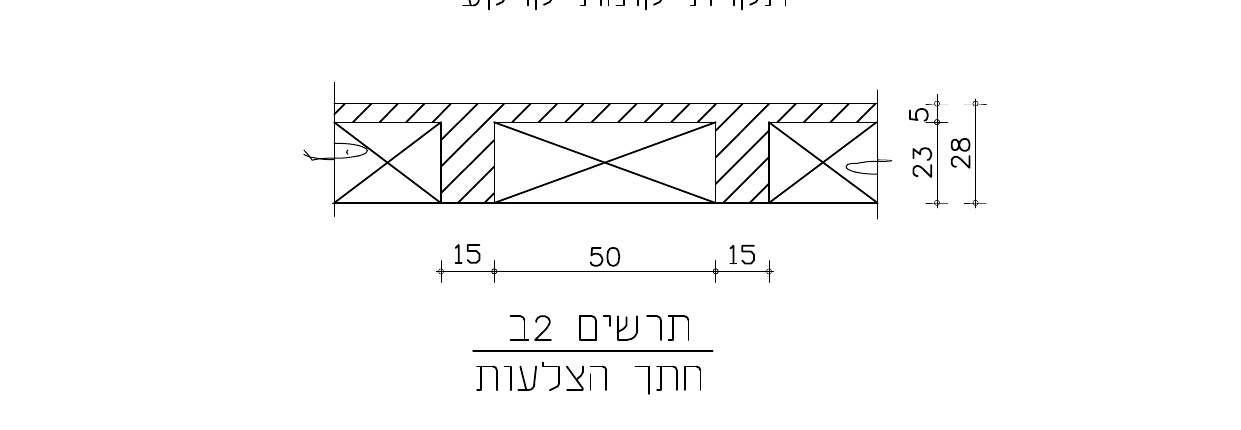

בתרשים מספר 2ב מסורטט חתך הצלעות. תרשים מספר 2ג עבור סעיף ד' בלבד.
על התקרה פועל עומס קבוע (בנוסף למשקלה העצמי של התקרה) של 0.25 t/m² (2.5 kN/m²).
ועומס שימושי של 0.15 t/m² (1.5 kN/m²).
והמשקל המרחבי של בלוקי המילוי בתקרה הוא: 0.35 t/m3 (3.5 kN/m3)
סוג הבטון ב-30, האגרגט גירי.
חובה לציין את היחידות בכל חישוב. אי-ציון היחידות יפחית ניקוד.
סמנו בתרשים מספר 2א את שמות הסכמות הסטטיות של התקרה ואת כווני המתיחה.
ראו תרשים 2א בשאלה למעלה (תוכנית קומת תקרה).
סרטטו במחברת את הסכמות הסטטיות של התקרות וחשבו את המפתח השקיל המקסימלי לכל סוג תקרה.
העריכו את עובי התקרה המקשית (ללא חישוב העובי הנדרש בהתאם לת"י 466)
ובדקו אם תקרת הצלעות עומדת בדרישות הכפף לפי ת"י 466.
הסבירו את המשמעות כשהתקרה אינה עומדת בדרישות התקן לכפף.
טרם יציקת התקרה הוחלט לבטל את עמוד 6.
פרטו ונמקו אילו קורות במבנה יושפעו מביטולו של עמוד 6. הציגו השוואה של הסכמות הסטטיות עבור הקורות שבהן חל שינוי במצב המקורי ובמצב החדש.
(התייחסו לשינוי במפתחים, בעומסים ובשמות הסמכים).
שימו לב! אין צורך בחישוב העומסים אלא בתיאורם הגרפי על הסכמות בלבד.

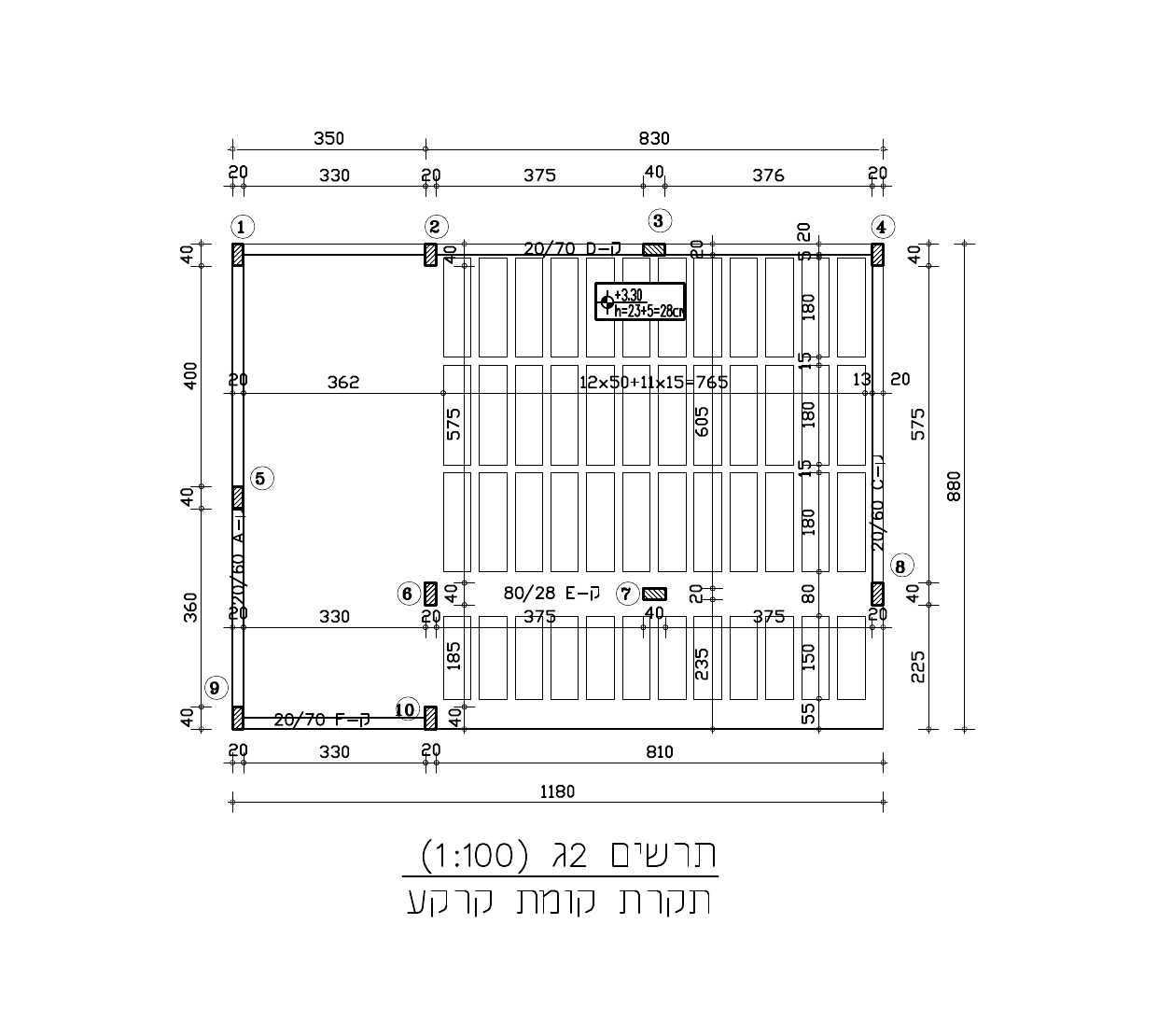

טרם יציקת התקרה, הוחלט לבטל את קורה ק-B. הציעו בתרשים 2ג פתרון חלופי לאזור שהושפע מביטול הקורה וסמנו עליו את כווני המתיחה ואת מיקום הקורות החדשות.
ציינו במחברת באיזה סוג תקרה ובאיזה סוג קורה (בולטת/סמויה) בחרתם, והציגו את הסכמות הסטטיות המעודכנות של התקרה ושל הקורות שהשתנו.
נמקו תשובתכם תוך התייחסות לשינויים בשמות הסמכים, במפתחים ובפריסת העומסים.
