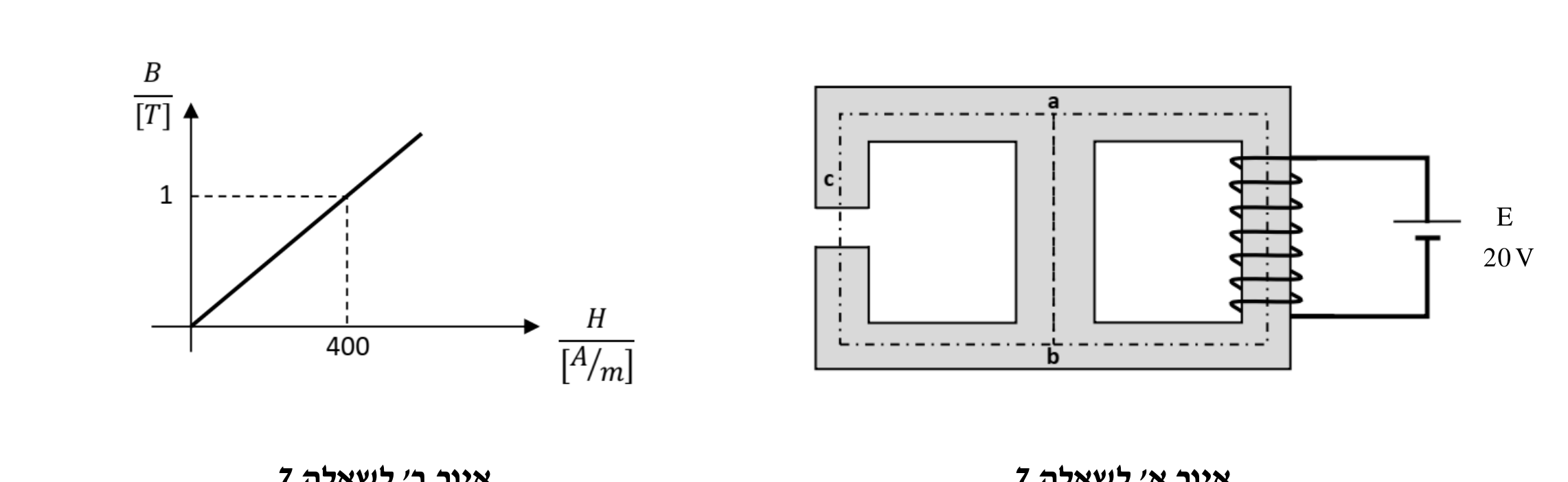

באיור א' לשאלה 7 מוצג מעגל מגנטי. סליל מותקן על גרעין העשוי חומר פרומגנטי, כמתואר באיור.

בעמוד הצדדי של הגרעין יש חריץ אויר שאורכו $1.5mm$.

האורך הממוצע של מסלול השטף בעמוד הצדדי (a-c-b) הוא $120mm$, שטח החתך של המסלול הוא $200m{m}^2$. יש להניח שהעמודים הצדדיים זהים בצורתם.

האורך של מסלול השטף המגנטי דרך העמוד האמצעי (a-b) הוא $8cm$ ושטח החתך של המסלול הוא $2c{m}^2$. על העמוד הצדדי הימני כרוך סליל בעל 250 כריכות.

התנגדות הסליל היא $r=5\Omega$ והוא מוזן ממקור מתח ישר של $20V$.

באיור ב' לשאלה 7 מוצג אופיין מגנוט של החומר הפרומגנטי של הליבה.
