זרם חילופין›שיטות לפתרון מעגלים בזרם חילופין

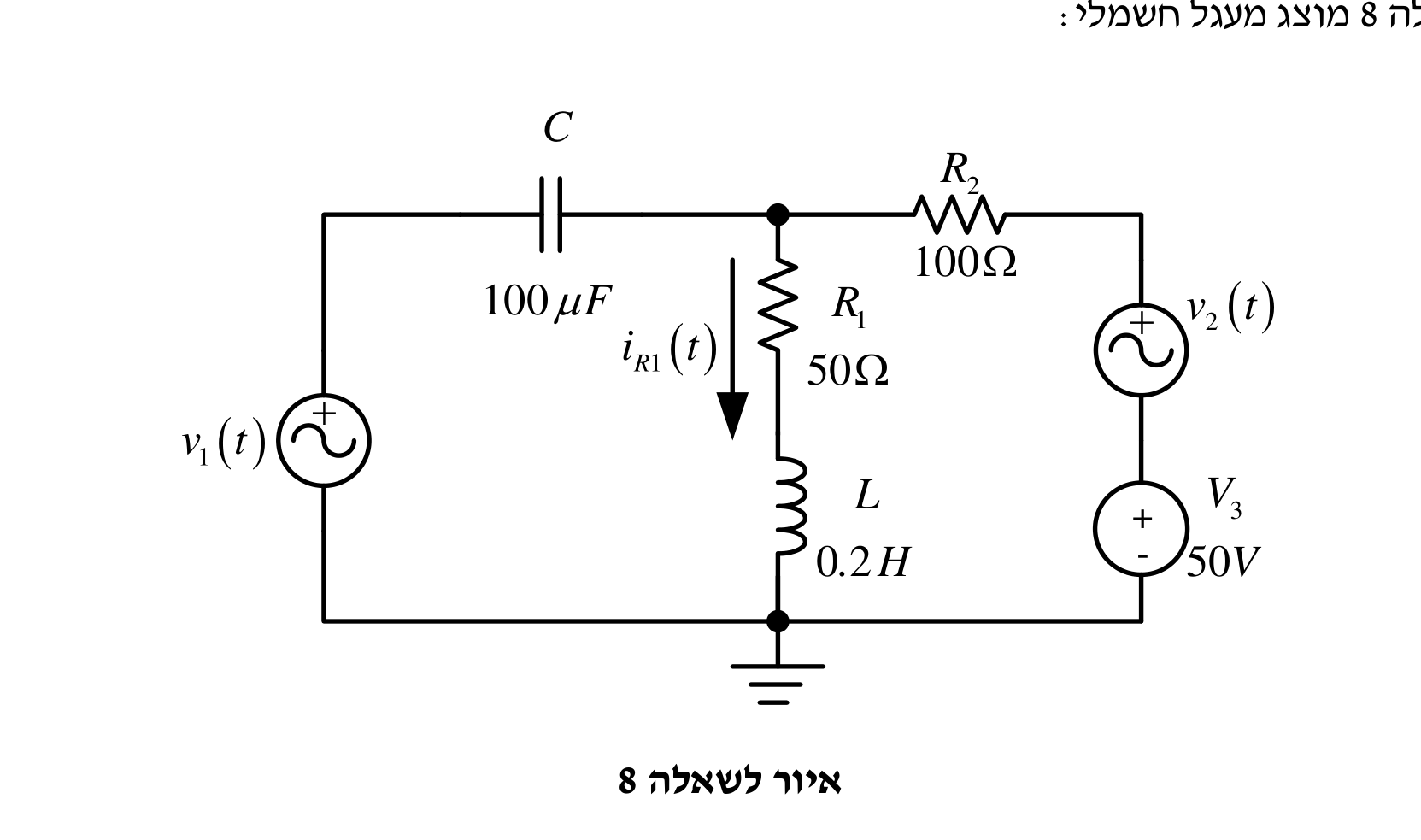

באיור לשאלה 8 מוצג מעגל חשמלי:

האותות למעגל הם:

$v_{1} (t) = 20 \cdot 2 \cdot sin (314 \cdot t) V$

$v_{2} (t) = 100 \cdot sin (628 \cdot t + 120°) V$

סעיף א

הציגו ביטוי לזרם הזורם דרך הנגד $R_{1}$ בתלות בזמן, $i_{R 1} (t)$ .

סעיף ב

חשבו את הערך הממוצע של הזרם $I_{R 1 (a v g)}$ .

סעיף ג

חשבו את הערך היעיל של הזרם $I_{R 1 (r m s)}$ .

סעיף ד

חשבו את ההספק הממוצע המתפזר בנגד $R_{1}$ .
